简单的220V闪烁LED指示灯

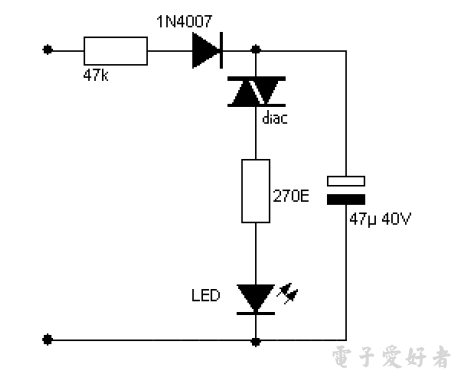

有时候我们需要一个工作于220V电压的闪烁LED指示灯。下面这个简单的电路，包括一个LED发光二极管，两个电容，两个电阻，一个双向触发二极管DIAC和一个整流二极管。

该电路的工作原理是非常简单的。1N4007二极管和47K电阻给电容充电。当电容上的电压达到30V双向触发二极管导通，电容储存的电力点亮LED，同时电容快速放电，随着两端电压下降双向触发二极管截止，LED熄灭。如此反复，LED一直闪烁发光。电容器必须至少为40V，改变电容器的容量可以改变闪光频率。
