1Hz到180KHz脉冲发生器

来源 electronics-lab
浏览
发布时间 2013-12-14

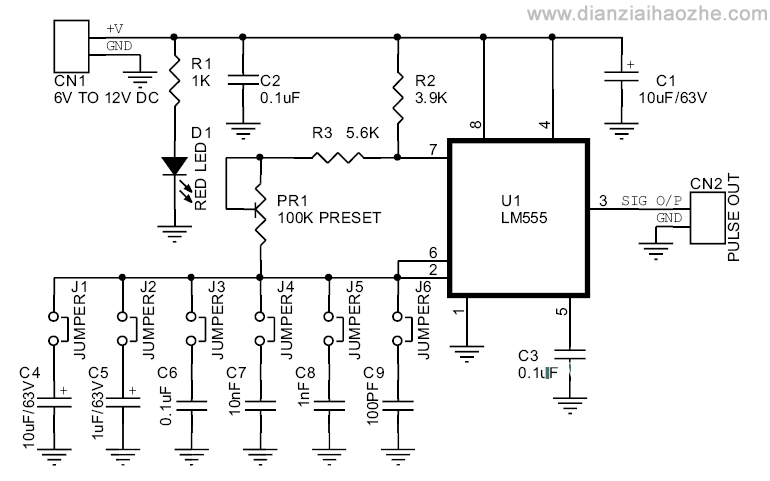

脉冲发生器电路将产生千赫的频率,可以用于测试设备的信号源。本电路是基于经典的LM555定时器IC。电源电压6V-12V直流,最大40毫安。频率范围1Hz到180KHz。

电容对应的频率:
J1 1-10Hz
J2 10-100Hz
J3 80Hz-1KHz
J4 700Hz-10KHz
J5 7KHz-55KHz
J6 63KHz-180KHz
