12伏电压表（10级LED灯10.5V-15V）

该电路是一种超低功耗的12V电压表，用10个LED灯显示电源电压的高低，用于监测太阳能供电系统的12V蓄电池电压。该电路的特点是扩大了计刻度，从10.5V到15.0V显示十级步阶电压。LED每1.25秒发出一次明亮的闪光显示电压高低，这样可以减少LED的耗电。如果开关S1接通，LED灯将连续开启（无闪烁），在这种模式下会有更多的电池电量消耗。

该电路还包括一个电池低电压蜂鸣器，当电池电压低于预设的电压时会发出警告。LV蜂鸣激活开关可以打开和关闭蜂鸣器。

该电路具有极性反接保护，防止反向电压损坏元器件。

规格

电源电压：12VDC（标称值）
显示电压范围：10.5V-15V，以0.5 V步长
最大输入电压：17.5VDC
电流：12.5V时，平均6.25mA，峰值30mA；蜂鸣器平均7mA，峰值34mA。
闪烁/蜂鸣率：1.25秒。
闪烁/蜂鸣占空比：80％，20％。
蜂鸣频率：2.6千赫
LV的提示音阈值调整范围：7.5V-13.5V。

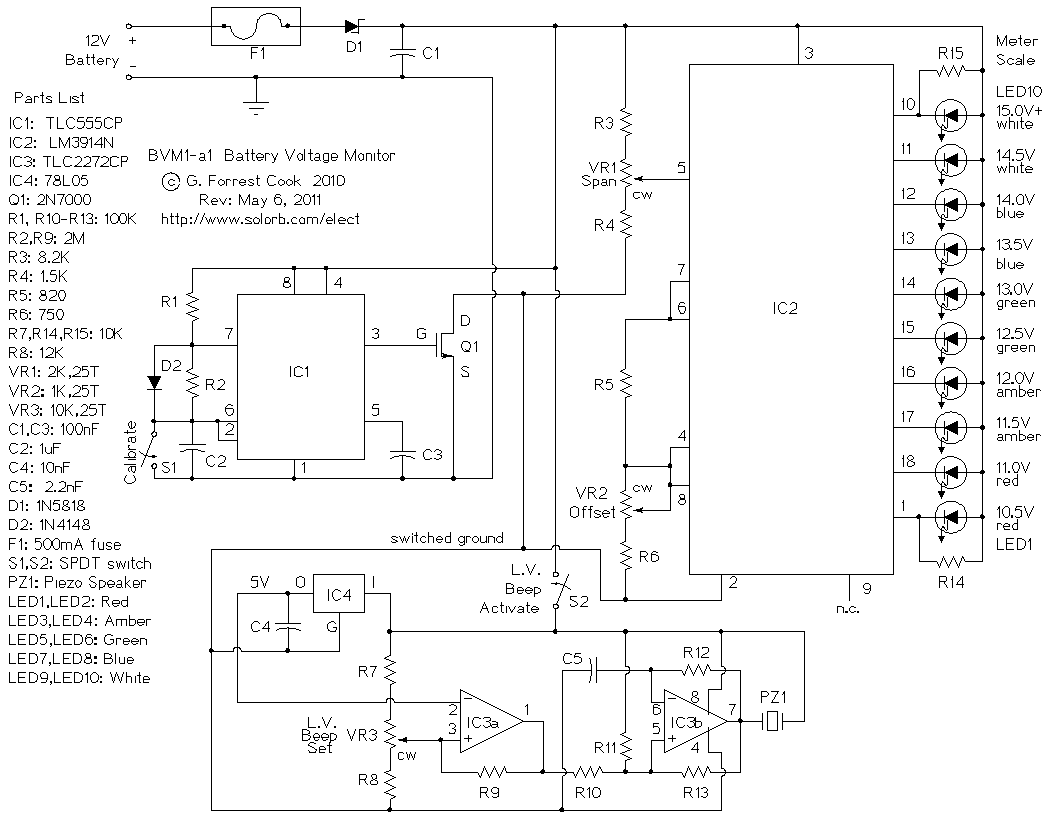

原理

12VDC电源通过两针螺钉连接器接入电路，通过保险丝F1连接到电路的其余部分。二极管D1防止电源反向极性接入，保护电路安全。电容C1滤掉从电源输入的高频噪声。

定时器IC1构成低频振荡器，引脚3输出低占空比的脉冲。如果开关S1接通，IC1的输出将由脉冲变为稳定电压。输出信号被发送到MOSFET Q1，它打开负电压总线连接到IC2电路和蜂鸣电路。

该IC2的LM3914N构成电压检测单元，以0.5V为进阶单位显示10.5〜15.0V。低于10.5V所有的LED将熄灭，高于15.0V时LED将停留在15.0V。电位器VR1调节电压范围，电位器VR2调节电压点。电阻R5设置LED电流20mA左右。

接通S2，低电压蜂鸣器电路激活。IC4提供一个稳定的5V参考电压。IC3A是一个具有滞后的比较器电路。IC3A比较5V参考电池电压，这是缩小到接近5V的值由R7，VR3和R8。当电池电压低于参考电压，IC3A的输出变低，IC3B是一个3kHz的方波振荡器，IC3B驱动压电扬声器PZ1，在低电池电压时，发出蜂鸣声。关闭S2开关将始终关闭蜂鸣器。

使用

连接电源，LED阵列会闪烁表示电池电压。接通开关S1，LED阵列将持续点亮显示电池电压，这个模式下耗电稍微增加，适合显示快速变化的直流电压。如果输入电压低于10.5V所有的LED将关闭，高于15V时LED将停留在15V电压。

接通提示音开关S2，电池电压低时蜂鸣器发出警告。要禁用提示音，关闭S2开关置于OFF位置。
