数字电压表(ICL7107芯片)

浏览
发布时间 2009-06-16

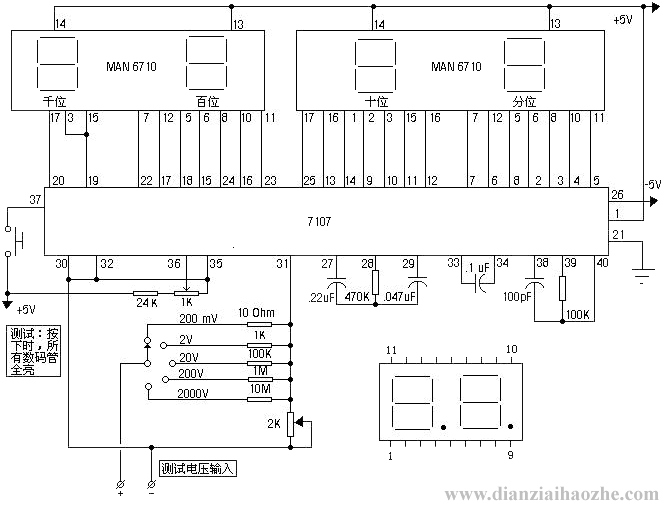

ICL7107是一块应用非常广泛的集成电路。它包含3 1/2位数字A/D转换器,可直接驱动LED数码管,内部设有参考电压、独立模拟开关、逻辑控制、显示驱动、自动调零功能等。附图是ICL7107制作的数字电压表电路。制作时,数字显示用的数码管为共阳型,2K可调电阻最好选用多圈电阻,分压电阻选用误差较小的金属膜电阻,其它器件选用正品即可。

ICL7107芯片数字电压表
