太阳能电池板电流表

来源 solorb
浏览
发布时间 2014-02-15

这个电流表电路是用于测量太阳能电池板的工作电流。在0-10A电流范围内,它具有非常低的功耗。它也可以作为一个通用的直流电流表。该电路可用于在任一正的或负的直流电路的一侧。

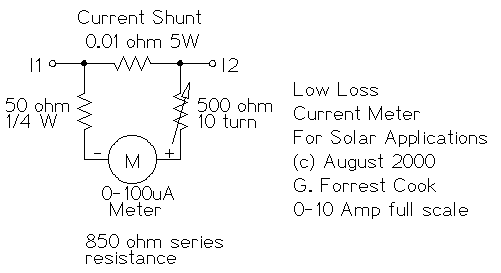

太阳能电池板电流表

规格

测量电流:0-10安培的直流,通过改变电阻可以增加。
电路电压:将与直流电路工作在任何实际的电压。
精度:具有高品质的表头约2%。

理论

要测量的电流流过0.01欧姆的电阻,这将导致电阻两端产生小的电压降。10安培电流会在电阻两端产生100mV的电压。100微安表头串联一个50欧姆的固定电阻和一个500欧姆的可变电阻器用于校准,以便它可以测量压降。

500欧姆的可变电阻是用来调节仪表的满量程读数,50欧姆的电阻器限制通过表头的最大电流。表头的串联电阻,500欧姆(或更少)可变电阻器和50欧姆的电阻总量应为1000欧姆。不同的表头可能需要不同的可变电阻来实现1000欧姆值。

校准

电源线上串联此仪表,同时串联一个已知的电流计用于测量电流。运行一个已知电流通过两个表。调整500欧姆的电阻,直到两表的读数相同。一个获得已知电流的很好方式是在12V的铅酸蓄电池两端串联两个表和一个2欧姆百瓦特电阻,这将产生大约6安培的电流。当心,电阻在很短的时间就会相当热。

使用

在额定12V或24V太阳能电池板阵列输出端串联这个电流表,仪表可以在太阳能电池板的正或负的任意一侧,太阳能板流过负载的电流将被显示在仪表上。

请注意,在太阳能发电系统的布线会有微小的电阻,产生具有可测量的电压降。你可以利用这一点通过使用系统的布线替代0.01欧姆的电阻,只是需要用细导线来连接表头(两点距离较远)。典型的连接点,是在太阳能电池板一侧的负极和充电控制器输入端的负极。

整个光伏发电布线上的电压降将随电线规格、长度以及太阳能电池板最大电流而变化。需要调整表头两个串联电阻的值或者更换不同量程的表头来满足电流测量的需要。

配件

1X 100微安直流表
1X 0.01欧姆5 W电阻
1X 50欧姆1/4 W电阻
1X 500欧姆10转可变电阻器
2个香蕉插头或2针螺钉型接线端子。
1X金属盒
