制作12V电池电压表

来源 solorb
浏览
发布时间 2014-02-15

这个电路是用于测量12V(额定)铅酸充电电池系统的电压。它是专为在太阳能系统中使用而设计的,也可用于汽车或其它12V系统。

12V铅酸电池通常的工作电压在11-15伏特的范围。此表的电路设计在模拟表头中显示10-15V的电压范围,它可以被用来显示给电量耗尽电池充电到满电量的过程。整个电量表电路的耗电在10毫安以下。

制作12V电池电压表

工作原理

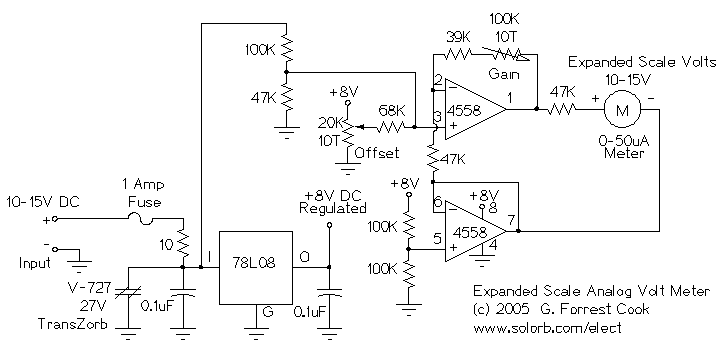

输入电压通过10欧姆的电阻给本仪表供电,0.1uF电容滤除尖峰脉冲,1安培熔断器和瞬态电压抑制器(TRANSZORB)保护电路免受短路和过电压的影响。

10-15V的输入电压范围内78L08稳压器提供恒定的8V直流电源供给电表电路。双运算放大器工作在8V的电源。下面的运算放大器被设置为一个缓冲级以提供一个4V虚拟接地参考电压。

78L08稳压器如果找不到可以用一个LM317L可调稳压器代替,只需将其设置为8V。双运算放大器可以用1458替代,或者其他超低功耗双运算放大器都可以使用。

上面的运算放大器被配置为一个电压加法电路具有可调节增益。增益是由100K反馈电阻来控制。增益控制两端的电压范围内调节仪表的灵敏度。需要检测的电压通过一个100K/47K分压器进入上运算放大器的+输入。 偏移控制通过68K电阻和20k可调电阻创建第二个+输入电压。这种控制的调整设定仪表运动时的最低测得的电压(10V)。显示用的表头是一个灵敏的50uA的满量程读数,如果是1毫安表头可以将串联的47K电阻的值改为2.5K。

校准

电压输入端并联一个数字电压表进行比对,用一个能在10-15V电压范围调节的可变直流电源为电路供电。设定输入电压为12.5V,设置增益调节(100k)到中间,并调整偏移控制(20k),直到仪表读数在其范围的中心。一边看数字表,将输入电压为12.0V,观察表头指针读数。调节输入电压到13.0V,并再次观察表头指针的位置。如果指针在表盘上摆动超过1V,降低增益控制。如果不足1V,增加增益控制。

重复此操作,直到电表准确地测量一个1V的变化。设定输入电压为12.5V,调整偏移控制,以使仪表显示12.5V。可能需要如此交替调整以使这两个参数完全符合要求。将输入电压调整为10.0V和15.0V,并调节校准,直到它读取端点电压准确。

标签: 电压表
