自动大灯亮度开关(近远光切换)

来源 aaroncake
发布时间 2014-03-04

夜间驾驶汽车使用远光灯才能提高视野距离,但也可能令对向车道的司机致盲发生危险。当有迎面而来的车辆时,这个简单的电路可以做到您的大灯开关在远光灯和近光灯之间的自动切换。它通过检测灯光强弱做到这一点。

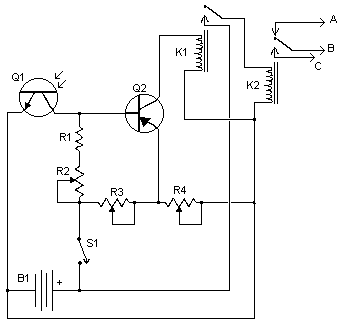

自动大灯亮度开关(近远光切换)

配件

R1 5K 1/4W电阻
R2,R3,R4 5K电位器
Q1 NPN光电晶体管
Q2 2N3906 PNP晶体管
K1 低电流12V单刀单掷继电器
K2 高电流12V单刀双掷继电器
S1 单刀单掷开关
B1 汽车电池

备注

  1. Q1的安装应朝向车前方。适合的位置是在仪表盘上,在前面格栅等。
  2. 在一个废弃的公路测试调整所有的适当的反应。
  3. S1启用和禁用电路。
  4. B1电池,很明显,在车上已经。
  5. 在您尝试连接该电路中,熟悉你的车的接线图。一些汽车厂家做奇怪的事情与接线。
  6. 连接A去远光灯电路,B进入到大灯开关通用和C连接到近光电路。
