12V低功耗恒温控制器

来源 solorb
浏览
发布时间 2014-03-04

此电路是一个用来稳定温度的通用低功耗温度控制器。它的建立是为了稳定射频VFO(可变频率振荡器)为业余无线电的应用。该电路也被用于降低拉姆齐FM10a微调频发射机的漂移。

规格

工作电压:10-15伏直流
工作电流:250毫安在12伏直流输入初始电流

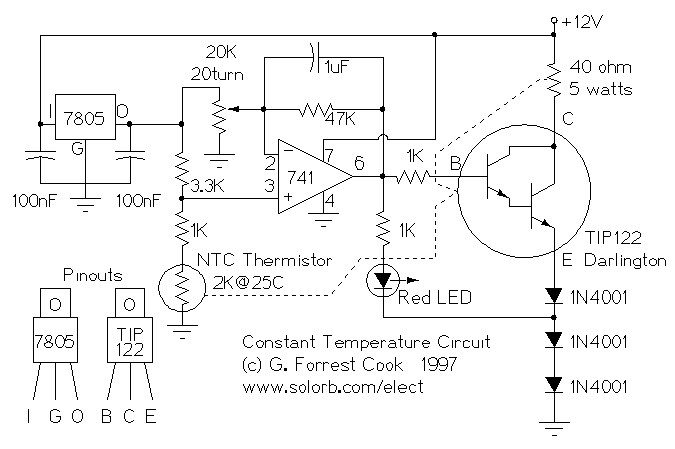

12V低功耗恒温控制器

原理

7805电压调节器提供一个参考电压被馈送到由20K电位器、3.3K电阻、1K电阻和热敏电阻组成的电桥。该热敏电阻是NTC(负温度系数)类型。运算放大器是运行在一个差分模式,并试图通过由加热器和热敏电阻形成的热反馈回路,以保持它的输入在相同的电位。

三个1N4001二极管被用于偏置晶体管的发射极以使它与来自741的运算放大器的有限的电压幅度可完全关闭达林顿管和加热指示灯LED(标准红色LED)。

如果温度出现来回波动,在(1uF的)电容运算放大器反馈环路的值可能需要调整。

加热电阻器的额定功率为约40欧姆,5瓦。电阻器的值确定加热速率和功率消耗。该电阻值不应过低或由此产生的大电流会损坏1N4001二极管和/或TIP122晶体管。

制作

我建议建立这个电路在穿孔电路板或做一个电路板,如果你有工具。环氧树脂粘合的热敏电阻和所有的发热部件上的L状的铝块(40欧姆电阻,TIP122和3 1N4001二极管)的,各组分的其余部分被装在一个穿孔的电路板。电路板,然后安装在铝块与支架。

该TIP122的安装片是通电的,应当从具有绝缘垫圈散热器分离,或整个散热器应与地线隔离。使用热安装在散热片上的晶体管时,导电的润滑脂。还可以肯定的是热敏电阻已与40欧姆的电阻良好的热接触。该78L05稳压器的安装接片不需要散热片,它不应该被电气上与TIP122标签分离。

40欧姆的电阻和TIP122散热片应安装在靠近那就是进行温度控制的项目。我建议使用一个成型发泡胶箱的绝缘周围的温度调节和温度控制装置。该绝缘框将降低功耗,加快初始预热期间,稳定来自外部的温度变化。

校准

调整20K电位器中心和上电电路。LED应该开始了光亮,然后逐渐暗淡下来的电路达到平衡。把温度计上的40欧姆的电阻并测量温度。调整20K电位器,直到电阻达到您想要的温度。如果电路是正确的建成,它不应该振荡。在741运算放大器的输出(引脚6)上的电压可以用电压表来观察电路的操作进行监控。

使用

接通电路的电源,让所有的组件预热。加热电阻器将稳定在一个恒定的温度。
