三通道音频频谱显示器

来源 aaroncake
浏览
发布时间 2014-03-05

这个3通道的15个LED的频谱显示器用于任何音频放大器项目的音频电平指示。它产生于三个梦幻般的LED条状显示,可以单独调整任何特定的频率范围。该电路可以连接到几乎任何音频源线路电平输出端,并运行在12V直流电源。这意味着,它甚至可以在汽车上运行。

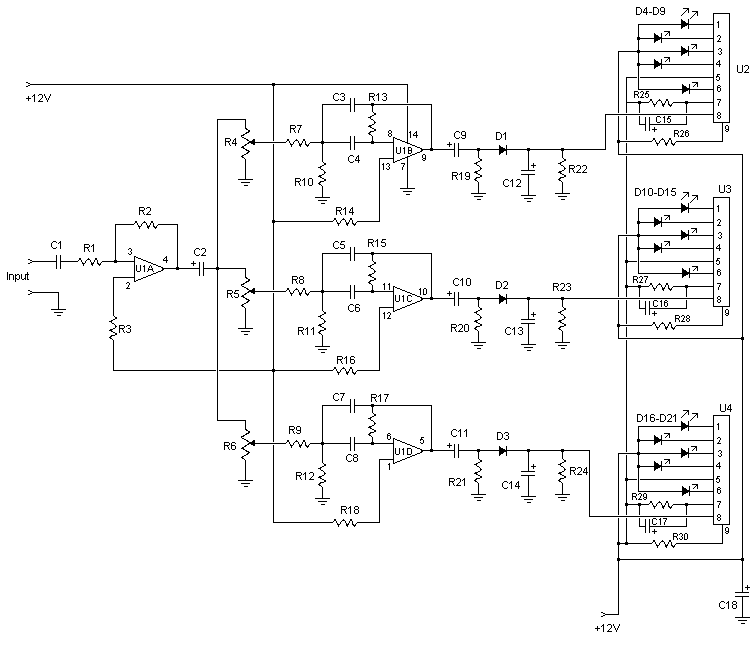

三通道音频频谱显示器

配件

R1 100K 1/4W电阻
R2 820K 1/4W电阻
R3,R14,R16,R18 2.2兆欧1/4W电阻
R4,R5,R6 22K电位器
R7,R8,R9,R25,R27,R29 10K 1/4W电阻
R10,R11,R12 680欧姆1/4W电阻
R13。 R15,R17 580K 1/4W电阻
R19,R20,R21 39K 1/4W电阻
R22,R23,R24 47K 1/4W电阻
R26,R28,R30 33欧姆1/4W电阻
C1,C5,C6 0.012uF聚苯乙烯电容器
C2,C9,C10,C11 3.3uF的电解电容
C3,C4 0.0022uF聚苯乙烯电容器
C7,C8 聚苯乙烯的47nF电容
C12,C13,C14 0.47uF的电解电容
C15,C16,C17 22UF电解电容
D1,D2,D3的 1N4002硅二极管
D4,D5,D6,D8,D8 绿色LED
D10,D11,D12,D13,D14 琥珀色LED
D16,D17,D18,D19,D20 红色LED
U1 LM3900四运放
U2,U3,U4 AN6884条形图IC

备注

  1. 该电路是连接到线路电平输出接口。如果将它连接到扬声器端,需要重新调整电路。
  2. 该电路连接后,接通电源和信号,调整电位器,直到LED在相应范围显示。
