电子骰子电路

来源 aaroncake
浏览
发布时间 2014-03-05

电子骰子是为那些经典游戏设计的一个电路。电路由定时器、计数器和几个LED构成。当开关被按下时,555定时器在非稳态模式送出脉冲,74LS192计数器产生序列输出,点亮了一系列的LED连接到模拟骰子。两个与门被用于每当计数器输出是7重置计数回1。因此,该电路不是真正随机的,但自然弹跳存在于一个按钮,操作更慢则振荡器的正常人类能力使电路的输出好像是随机的。

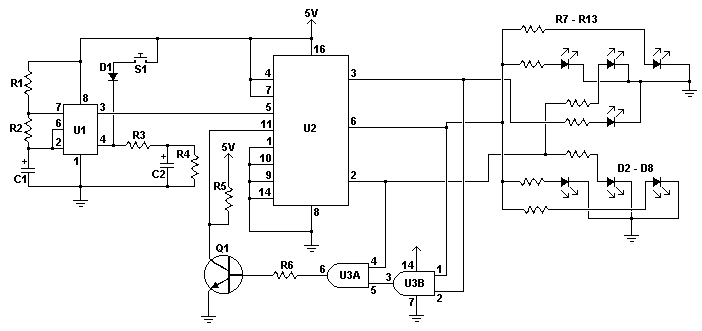

电子骰子电路

配件

R1,R5,R6 22K 1/4W电阻
R2 10K 1/4W电阻
R3 4.7K 1/4W电阻
R4 150K 1/4W电阻
R7 - R13 330欧姆1/4W电阻
C1 1uF的电解电容
C2 4.7uF的电解电容
D1 1N4148信号二极管
D2 - D8 红色/绿色/黄色LED
Q1 2N3904 NPN晶体管
U1 555定时器IC
U2 74LS192 4位计数器IC
U3 74LS08四与门集成电路
S1 单刀单掷瞬时按键开关

备注

  1. 按下并按住S1导致LED的快速循环。释放该按钮锁定模式,并显示从1数到6的一个数。
  2. 在构建电路,确保如图所示在原理图上定位的LED。否则,骰子图案会显得怪异。
  3. 两个电路当然可以,双骰子。
标签: 电子骰子
