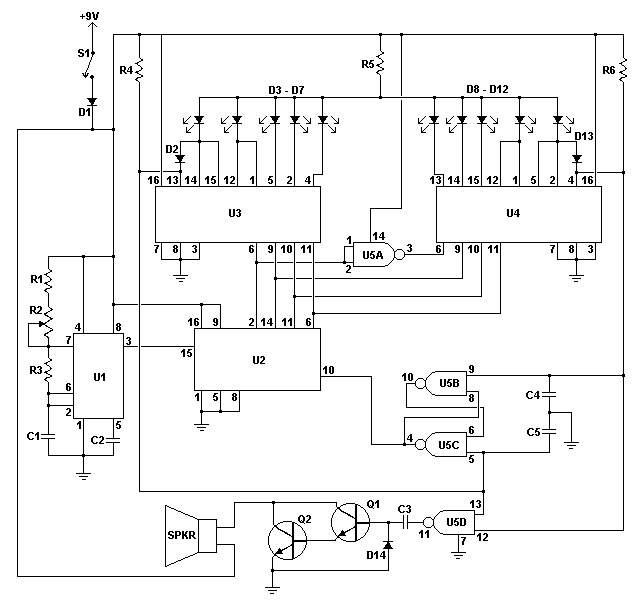

LED节拍器电路，音乐节拍器

LED的节拍器是音乐教师、学生和作曲家的可用设备。该电路使用12个LED来模拟摆锤和一个扬声器模拟扫掠运动声音。其调节范围是约40 BPM到刚刚超过200 BPM。使用透明塑料或有机玻璃外壳使得它呈现出有趣的超现代气息。尽管大多数音乐教师都认为你不应该依赖于一个节拍器，而应该自己掌握节拍。

配件

R1，R4，R6 10K 1/4W电阻
R2 1.5梅格线性变化电位器
R3 120K 1/4W电阻
R5 220欧姆1/4W电阻
C1，C3 0.1uF的瓷片电容
C2，C4，C5 0.01uF的瓷片电容
D1，D2，D13，D14 1N914信号二极管
D3-D12 红色LED
Q1，Q2 2N3904 NPN晶体管
U1 555定时器IC
U2 4029 CMOS加/减计数器IC
U3，U4 4051 CMOS 8 1开关IC
U5 4011 CMOS四路2输入与非门集成电路
SPKR 小8欧姆扬声器
S1 单刀单掷开关

备注

1. 电路将可靠地工作在6V到12V电源。一个典型的9V电池将可以连续工作数天。从AA电池或其它的6V电池将持续工作更长的时间。
2. 该电路在使用前将需要一些校准。校准是相当容易的，并且通过使用秒表来计算节拍数。你要校准60 BPM（每秒），120 BPM（每秒两次）和180 BPM（每3秒）。只需使用您的秒表找到R2电位器对应的位置并在标记表盘上标示出来。接着找到90 BPM、150 BPM和210 BPM。到那个时候，你应该再能够均匀地标上刻度的其余位置。
3. 对于一个理想的节拍器效果，LED灯应布置成弧形。
