15至25摄氏度LED温度计

来源 aaroncake
发布时间 2014-03-06

此LED温度计为在家庭使用设计,读取温度约15至25摄氏度。它是基于一个高精度温度传感器IC,LM34DZ。该传感器无需校准,可以测量温度从零下45到零上150摄氏度之间,虽然这里所示的电路中不使用温度传感器的全范围值,它可以被修改为这样做通过简单地改变参考电压U2在精密的牺牲。

15至25摄氏度LED温度计

配件

C1 1uF的25V电​​解电容
C2 25V 10uF的电解电容
R1 2.2K 1/4W电阻
R2,R5,R7 1K微调电位器
R3 1K 1/4W电阻
R4 1.5K 1/4W电阻
R6 470欧姆1/4W电阻
R8 100欧姆或15欧姆1/4W电阻(见注)
D1 - D10 LED
U1 LM34DZ温度传感器
U2 LM3914点阵图形驱动IC

备注

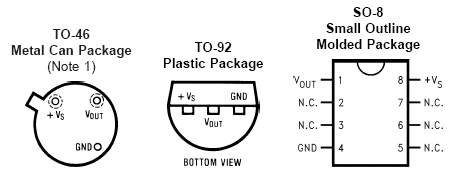

1、U1的引脚排列取决于集成电路的版本。这些选项如下所示:

15至25摄氏度LED温度计
LM34芯片的引脚排列变种

2、你将要构建U1和U2的插座,以便能够完成校准(这需要去除这些集成电路)。

3、你可以使用任何你想要的LED灯为D1 - D10,但是蓝色LED具有更高的电压要求。

4、断开U2的引脚9,LED将运行在点模式,R8应为100欧姆。如果U2的引脚9连接到9V,该电路将运行在图形模式,R8应该是15欧姆。

5、要校准电路,你将需要一个电压表。接通电源,让它工作几分钟,使温度稳定。电压表负极接地,正极连接到U2的引脚6和7。设置R7使仪表读数接近3.345V。现在连接电压表的正极到U2引脚4并调节R5直到仪表读数2.545V。最后,断开电路的电源,并从各自的插槽中取出U1和U2。用欧姆表测量R3的值,并记住该值。欧姆表测量R1的值,调整R1到R3的值的3倍。重新安装U1和U2和电路就可以使用了。
