数字按键式密码锁

来源 aaroncake
浏览
发布时间 2014-03-06

这个简单的电路是电子版的组合锁。使用专用LS7220数字锁定集成电路,该电路允许一个4位数字你选择的组合来激活一个继电器,用于在设定的时间周期。该继电器可以被用来触发锁止电磁阀,使启动按钮,打开电动门,或需要短暂的信号,许多其他任务。

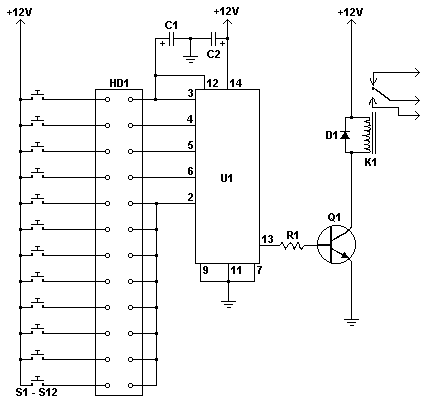

数字按键式密码锁

配件

C1 1uF的25V电​​解电容
C2 220UF 25V电解电容
R1 2.2K 1/4W电阻
Q1 2N3904 NPN晶体管或2N2222
D1 1N4148整流二极管或1N4001、1N4007
K1 12V单刀双掷继电器或任何适当的继电器线圈电压12V
U1 LS7220数码锁IC
S1-S12 单刀单掷微动按键或键盘(见注释)
HD1 1 12针插头

备注

  1. 改变连接到LS7220集成电路3、4、5、6引脚的按键位置以设置密码组合。例如,如果S1是连接到引脚3,S2连接到引脚4,S3连接到引脚5,S4连接到引脚6,本组合的密码将是1,2,3,4。现在,跨接所有其他未使用的开关连线到引脚2。通过这种方式,您可以创建任何你想要的4位数字的组合。第2脚为复位引脚,所以连接所有未使用的键,它可以确保如果不正确的键被按下,整个组合必须重新输入。
  2. 当适当的组合在限定的时间内被输入,继电器被激活。限定时间由C1确定,零件清单中所指定的1uF电容将导致大约5秒的时间。增加C1的值,以增加此时间。
  3. 密码输入用的键盘可以用废弃的手机键盘代替或者其他可替代方式。
