空气流量检测仪,空气流动检测

来源 aaroncake
浏览
发布时间 2014-03-06

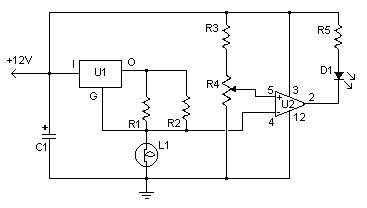

这个简单的电路采用白炽灯检测气流。灯丝暴露于空气中,恒流源用于略微加热灯丝。灯丝被加热时,电阻增大。空气流过灯丝冷却下来,从而降低它的阻值。比较器是用来检测这种差异并点亮LED。通过一些改变,电路可以被连接到仪表或模数变换器提供一个估算的空气流量值。

空气流量检测仪,空气流动检测

配件

R1 100欧姆1/4W电阻
R2 470欧姆1/4W电阻
R3 10K 1/4W电阻
R4 100K 1/4W电阻
R5 1K 1/4W电阻
C1 47uF电解电容
U1 78L05稳压器
U2 LM339运算放大器
L1 白炽灯玻璃去掉(见“备注”)
D1 1 LED

备注

L1必须在不破坏灯丝前题下去除玻璃外壳。将玻璃外壳包裹上胶带,并置于台钳上。慢慢地摇,直到玻璃破碎,然后取出灯泡,小心地剥开胶带。如果灯丝已断,则需要另一盏灯。
