八音符节拍播放器

来源 aaroncake
浏览
发布时间 2014-03-11

这个整洁的小电路可以在任何你想要的速度播放8音符曲调。您可以使用8个微调电位器选择音符。通过第九个电位器调整播放的速度。该电路消耗极少的电力,可以通过一个9伏电池供电和一个7805稳压器为电路供电。

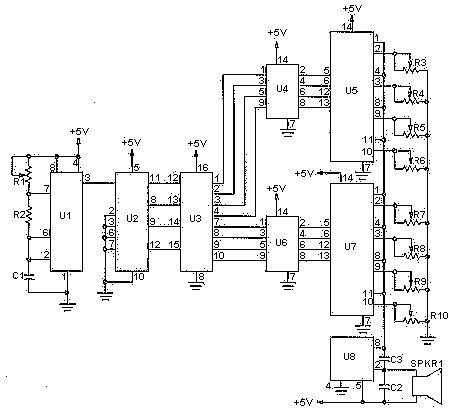

八音符节拍播放器

配件

R1 10K微调电位器
R2 1K 1/4 W电阻
R3,R4,R5,R6,R7,R8,R9,R10 500欧姆微调电位器
C1,C3 12V 10uF的电解电容
C2 1uF的12V电解电容
U1 555定时器
U2 7490二进制计数器 74LS90,74HC90
U3 7445 BCD到十进制解码器 74LS45,74HC45
U4,U6 7404六反相器 74LS04,74HC04
U5,U7 4016四路双向开关
U8 3909 LED闪光器/振荡器
SPKR1 8欧姆500mW的扬声器

备注

  1. R1控制音符播放的速度。R3-R10控制这些音符的音高。
  2. 该电路使用一节9V电池,一个7805稳压器为电路供电。
