LM383集成电路8瓦音频放大器

来源 aaroncake
浏览
发布时间 2014-03-11

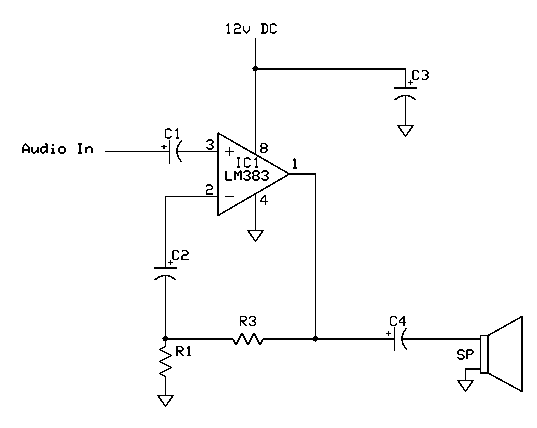

下面是8瓦音响功放示意图。这个放大器可以用作简单的增压器,一个更复杂的放大器的心脏,或用作一个吉他放大器。

LM383集成电路8瓦音频放大器

配件

C1 10UF电解电容
C2 470UF电解电容
C3 0.1uF的电容
C4 2000uf电解电容 或2200uF的
R1 2.2欧姆电阻 误差凡是在10%内均可
R2 220欧姆电阻 误差凡是在10%内均可
IC1 LM383 8瓦放大器IC 或ECG1232,TDA2002

备注

  1. IC1必须被安装在散热器上。
  2. C3是用于过滤和防止振荡,不应该被删去。
  3. 该电路可建立在万用电路板或印刷电路板,印刷电路板是首选。我建立了电路在万用电路板,不得不在输入端加低值电感器,以防止振荡。
  4. 电路工作在12 V的电流大约880毫安。
  5. 通过交换R1和R3的值,你可以把这个放大器成为一个吉他放大器,无需前置放大器。
  6. 如果你不能找到2000uF,然后用2200uF的单元代替C4。
  7. 如果串联一个1欧姆的电阻增加一个0.2uF的电容在输出端可以防止电路在一定条件下振荡。
