电子听诊器

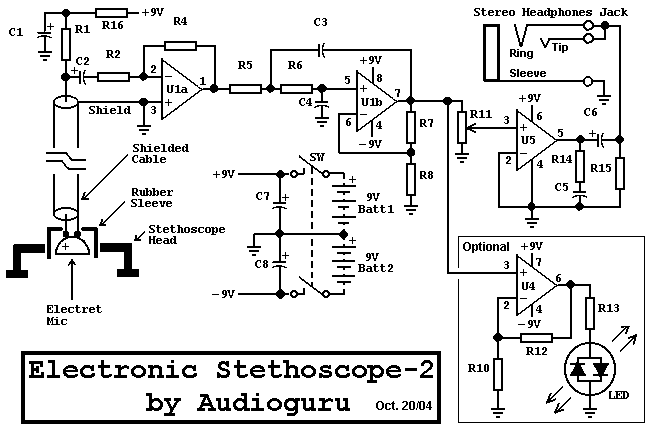

标准听诊器没有放大功能，限制其使用。该电路使用运算放大器，大大放大标准听诊器的音量，并且包括一个低通滤波器，以消除背景噪音。

配件

R1 10K 1/4W电阻
R2 2.2K 1/4W电阻
R4 47K 1/4W电阻
R5，R6，R7 33K 1/4W电阻
R8 56K 1/4W电阻
R10 4.7K 1/4W电阻
R11 2.2K到10K电位器
R12 330K 1/4W电阻
R13，R15，R16 1K 1/4W电阻
R14 3.9欧姆1/4W电阻
C1，C8 16V 470uF的电解电容
C2 4.7uF的16V电解电容
C3，C4 0.047UF 50V金属化塑料膜电容器
C5 0.1uF的50V瓷片电容
C6，C7 1000uF的16V电解电容
U1 TL072低噪声双运算放大器
U4 741运算放大器
U5 LM386音频功率放大器
MIC 两线驻极体麦克风
J1 1/8“立体声耳机插孔
BATT1，BATT2 9V碱性电池
LED 红/绿双色双线LED
SW 双刀单掷开关

备注

1. 原听诊器头需要改装加入驻极体麦克风。将麦克风套上一小段橡胶管置于听诊器头中。
2. 小心使用音量调节，因为强烈的声音可能会损伤您的耳朵。
3. R11是音量控制。
4. 电路右下方示出了可选的电路功能，一个LED灯指示心跳的节奏，因为它是听到话筒的声音。这个可选的电路可以不包括在内，声音仍然会经由耳机插孔听见。
