场效应管音频混合器

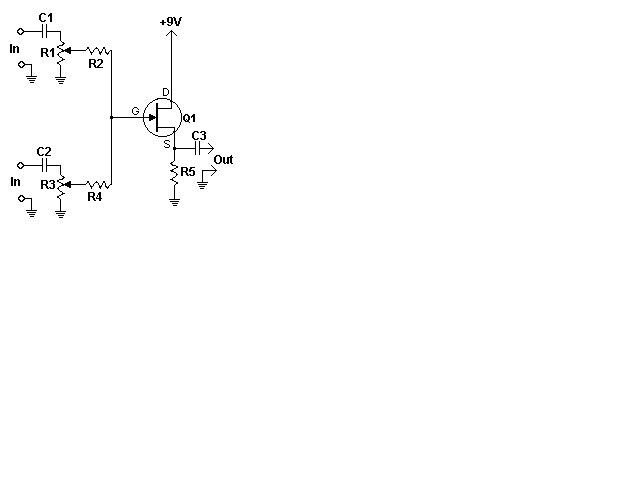

这个简单的电路混合两个或更多通道为一个通道（如立体声到单声道）。该电路可以混合尽可能多或尽可能少的渠道，你喜欢和功耗极低。该混频器显示具有两个输入，但你可以添加你想要的只是通过复制前端电路，这显然是在原理图上可见。

电路利用场效应管兆欧级的高输入阻抗实现多路信号的合并。

配件

R1，R3 10K电位器
R2，R4 100K 1/4 W电阻
R5 6.8K 1/4 W电阻
C1，C2，C3 0.1uF电容
Q1 2N3819结型场效应管

备注

1. 尽可能多或尽可能少的信道作为需要可以加入到混合器中。通过只复制输入端电路，这是显示在原理图上做到这一点。
2. 将电路安装在屏蔽外壳中可以减少感应噪音。
3. 该电路可以由一个单一的9伏电池供电。
