8个LED的音量表

来源 Bowden的爱好电路
发布时间 2014-03-13

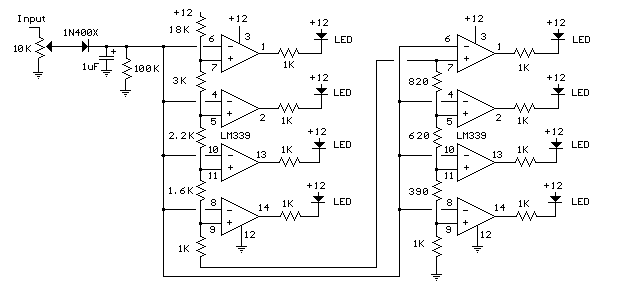

下面的音量表电路采用两个四电压比较器(LM339),照亮了一系列的8个LED指示灯,指示音量。每个8比较器的偏置电压的增加由分压器设定为使右下LED点亮时,首先输入的是约400毫伏,或约22毫瓦的峰值在8欧姆系统。分压器的电压被设定为使得每个LED代表大约两倍的功率电平之前,当所有的LED被点亮时,这样的比例范围是从22毫瓦到大约2.5瓦特。灵敏度可与输入控制降低到读更高的水平。

8个LED的音量表

我还没有建立或测试该电路,功率电平应该如下:

1个LED = 22MW
2个LED = 42MW
3个LED = 90mW的
4个LED =为175mW
5个LED =达320mW
6个LED =为650mW
7个LED = 1.2瓦
8个LED =2.5瓦特
