3.6伏电池电压指示器

来源 Bowden的爱好电路
发布时间 2014-03-13

这个电路提供了4个LED条形图显示一个3.6伏锂电池的电压。参考电压被TL431设置为3.9伏,也就是设定了该指示器的上限电压(由1脚LED指示)。14脚LED指示下限电压,由5K可调电阻设定电压值。

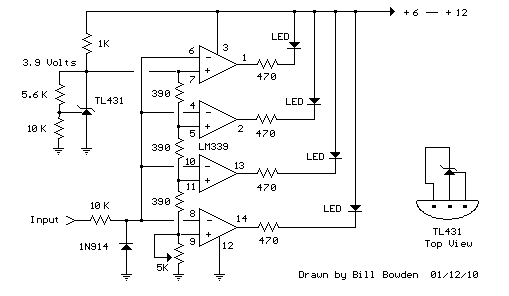

3.6伏电池电压指示器

使用TL431可调节稳压器,制定了一个分压器(10K 5.6K)。这两个电阻连接的调整端子总是2.5伏。所以,10K电阻的电流会是2.5/10000 = 250uA。此相同的电流流过上部电阻(5.6K),产生的0.00025 * 5600的电压降= 1.4伏。因此调节输出电压的TL431的阴极电压将是2.5 + 1.4等于3.9伏。

三个390欧姆的电阻器和另一个可调(5K)电阻器串联构成分压器。假设底部的电阻被设置为2K欧姆,总电阻为390 390 390 2000 = 3170欧姆。因此,电阻器的电流是参考电压(3.9)由总电阻划分,或约3.9 /(390 + 390 + 390 + 2000)等于1.23毫安。这给了我们大约0.00123 * 2000 = 2.46伏在底部运放+输入端,每上一级约0.00123 * 390 = 0.48伏。因此,LED应分别在2.46,2.94,3.42,和3.9V点亮。完全充电的手机电池大约是4.2伏。您可以调整5.6K电阻设置LED指示的最高电压,调整下方的5K的电阻来设定LED指示的最低电压。但你确实需要一个6至12伏或更高的电池给电路供电。

标签: 电压指示器
