低频正弦波发生器

来源 Bowden的爱好电路
浏览
发布时间 2014-03-13

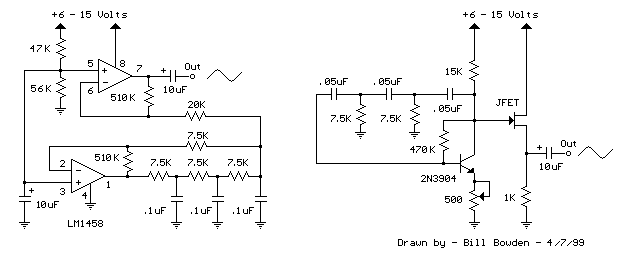

下面的两个电路示出了通过RC网络转移信号的相位,以便产生低频正弦波振荡,其中的总相移是360度。右侧电路的3904晶体管电路产生一个合理的正弦波的,它是通过所述JFET缓冲,以产生一个低阻抗输出。

该电路的增益是低失真的关键,你可能需要调整500欧姆的电阻,以达到以最小的失真稳定的波形。晶体管电路是不建议由于所需的关键调整实际应用。

低频正弦波发生器

运算放大器为基础的相移振荡器比单个晶体管的版本要稳定得多,因为增益可以被设置为低于维持振荡所需的更高的输出取自该滤波器滤除大部分谐波失真的RC网络。从RC网络的正弦波输出缓冲和幅度由第二(顶部)运算放大器其中有大约28分贝的增益恢复。频率大约是600赫兹表示RC值(7.5K和0.1uF),并且可以通过按比例增加网络电阻(7.5K)减少。

在运算放大器的管脚2的7.5K值控制振荡器电路的增益,并选择以使在引脚1的输出被限幅略微在正和负峰值。引脚7的正弦波输出是使用12伏电源约5伏pp和自RC网络过滤掉几乎所有的失真引脚1出现显得非常干净的一个范围。
