LM1458双运放三角/方波发生器

来源 Bowden的爱好电路
浏览
发布时间 2014-03-13

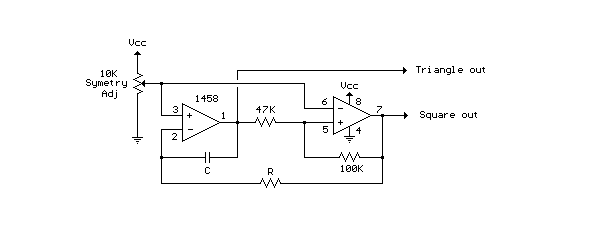

这里是使用一个LM1458双运算放大器构建的约10千赫的简单三角/方波发生器。

半周期的时间间隔大约是R * C,输出将供给的电流约10毫安。

三角形振幅可以通过调整47K电阻被改变,并且波形的偏移可以通过在输出增加串联的电容器改变。

LM1458双运放三角/方波发生器
