上电延时继电器 断电延时继电器

上电延时继电器

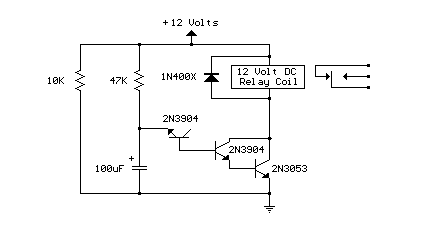

下面是上电延时继电器电路，它接受一个普通的双极晶体管的发射极/基极击穿电压的优势。一个2N3904晶体管的反向连接的发射极/基极结被用作8伏的齐纳二极管，其产生更高的导通电压为达林顿连接的晶体管对。大多数任何双极晶体管都可以使用，但是齐纳电压将在约6至9伏的变化取决于所使用的特定的晶体管。时间延迟是使用47K电阻和100uF的电容大约7秒且可以通过减小R或C值降低。较长的延迟可以用一个更大的电容来获得，定时电阻可能不应该超过47K。该电路应与大多数任何12伏直流继电器工作，具有75欧姆或以上的线圈电阻。10K电阻连接提供对电容器的放电路径，当电源被关闭时。如果电源已经有一个泄放电阻，是不需要的。

断电延时继电器

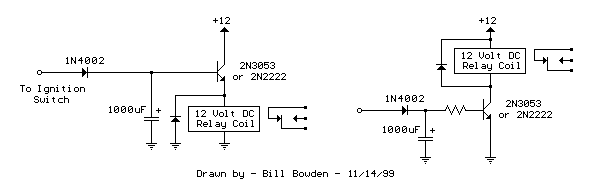

下面的两个电路示出了控制电平关断后继电器将维持原状态一段时间。待电容器放电到小于维持电压时，继电器才切换状态。在左侧的电路是一种常见的发射极跟随器，它有一个较少部分的优点，因为电阻是不需要串联在晶体管的基极。然而在继电器线圈上的电压将是两个二极管压降低于电源电压，12.5伏的输入大约11伏。右边的共发射极配置提供完整的电源电压的负载两端的优势，但需要串联一个额外的电阻在晶体管基极。共发射极（电路在右侧）是更好的，因为电路的串联基极电阻可以被选择，以获得所需的延迟时间，而电容必须选择为共集电极（或与电容器并联使用一个额外的电阻）。共发射极的延迟时间将是大约3的时间常数或3 * R * C。电容/电阻值可以从继电器线圈电流和晶体管的增益制定。例如一个120欧姆继电器线圈和30倍的晶体管增益，将消耗100毫安在12伏，基极电流将是100/30 = 3毫安。电阻两端的电压将是电源电压减去两个二极管压降或12-1.4 = 10.6。该电阻值将是电压/电流= 10.6/0.003 = 3533或大约3.6K。对于15秒的延迟电容值将是15/3R = 1327 uF的。我们可以用一个标准的1000 uF的电容，并增加电阻成比例获得15秒。
