555定时器 - 频率和占空比计算器

来源 Bowden的爱好电路
浏览
发布时间 2014-03-15

输入R1、R2和C值,然后按计算按钮来求解正时间间隔(T1)和负的时间间隔(T2)。例如,一个10K电阻(R1)和100K电阻(R2)和0.1 uF电容将产生7.62毫秒正时间间隔(T1)和6.93毫秒负时间间隔(T2)。频率将是大约70赫兹。

R1应不小于1K,C应不小于0.0005 uF。

正的时间间隔(T1)= 0.693 *(R1 + R2)* C
负的时间间隔(T2)= 0.693 * R2 * C
频率= 1.44 /((R1 + R2 + R2)* C)

R1(千欧) R2(千欧) C(微法)

T1 (毫秒) T2 (毫秒) 频率 (千赫)

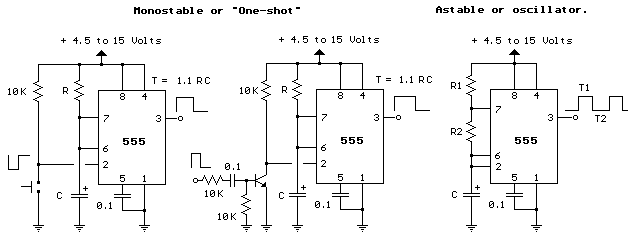

下面的示意图显示了555定时器的两个基本电路。

555定时器 - 频率和占空比计算器

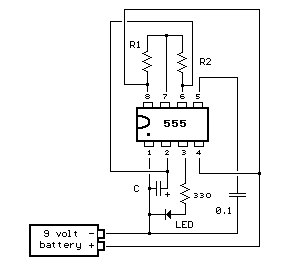

下面是555定时器接成一个LED闪光器的示意图,使用9伏电池工作。LED将在T2期间关闭,在T1期间开启。

555定时器 - 频率和占空比计算器

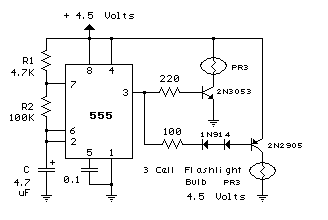

下面的555电路是一个闪烁的自行车灯,供电采用三节二号或一号电池(4.5伏)。这两个手电筒灯将交替闪烁在近似1.5秒周期率。使用一个4.7K的电阻R1和一个100K电阻R2和一个4.7uF的电容,2灯时间间隔为341毫秒(T1,上部的灯)和326毫秒(T2低灯)。该灯由晶体管驱动,以提供超越555定时器200 mA限制的额外电流。一个2N2905 PNP和NPN 2N3053可用于要求小于等于500 mA灯。更多的电流,TIP29 NPN和PNP TIP30可用于高达1安培。一个PR3是4.5伏,500毫安手电筒灯泡。两个二极管放置在PNP晶体管基极,555输出的T1时间间隔内变为高电平时,使下部的灯关闭。555定时器的高输出电平比电源电压小1.7伏。增加两个二极管增加了所需的PNP晶体管至大约2.1伏的正向电压,以抵消1.7伏的压差,使晶体管完全关闭。

555定时器 - 频率和占空比计算器

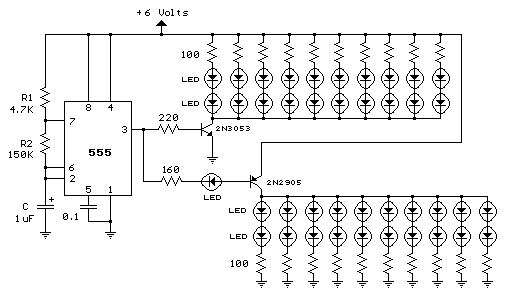

40个LED的自行车灯
下面的555电路是一个闪烁的自行车灯,由四节二号或一号电池供电(6伏)。两组20个LED会交替闪烁,使用图中所示的RC值(4.7K为R1,150K R2和一个1uF的电容)每秒约4.7个周期。2灯时间间隔为大约107毫秒(T1,上部LED)和104毫秒(T2下的LED)。两个晶体管是用来提供超过555定时器200 mA限制的额外电流。单个LED灯被放置在PNP晶体管的基极,555输出的T1时间间隔内变为高电平时,使下部的20个LED能够完全关闭。555定时器的高输出电平比电源电压小1.7伏。LED的增加使PNP晶体管需要大约2.7伏的正向电压才能开启,555输出高电平时的1.7伏的压差不足以导通晶体管。每个LED有大约20毫安的电流,总共为220毫安。LED组可以增加或减少适应需要。
