电子温控器 恒温控制器

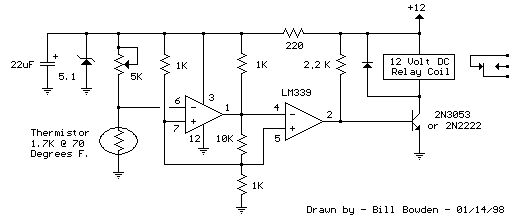

电子温控器和继电器电路

这里是一个可以被用来控制温度的继电器，并通过继电器触点功率控制小空间加热器的简单恒温器电路。继电器触点额定值应高于加热器的电流要求。

温度变化是由一个（1.7K 70F）热敏电阻和5K电位器构成分压器放置在LM339电压比较器的输入端进行检测，每华氏度约50毫伏的变化。两个1K的电阻连接到引脚7中设置的参考电压在电源电压的一半和滞后范围到约3度或150毫伏。滞后范围（温度范围，其中所述中继接合和分离）可以与引脚1和7之间的10K电阻来调整。较高的值会缩小范围。

在操作中，串联电阻被调整，使得继电器刚好在所需的温度切换关闭。在温度的三度下降应引起继电器切换回并保持，直到温度再次上升到预设水平。继电器的动作可以被颠倒，从而它切换引脚在该范围的下端通过反转5K电位器和热敏电阻的位置。在5.1伏的齐纳二极管的调节电路的电压，使得在12伏电源的微小变化不会影响操作。热敏电阻两端的电压应该是一半的电源或大约2.6伏时的温度​​为3度范围由电位设定范围内。几乎所有的热敏电阻可以使用，但阻值应大于1K欧姆在感兴趣的温度。串联电阻器的选择应该是热敏电阻的大约两倍的电阻，使调整结束了靠近控制的中心。

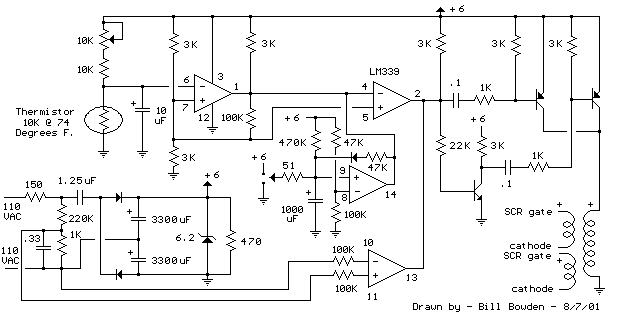

温控器1KW空间加热器（SCR控制）

下面是一个恒温器电路我最近建立以控制1300瓦特空间加热器。加热器元件（未示出）串联连接两个背对背16安培的SCR（未示出），其控制具有小的脉冲变压器。脉冲变压器具有3个相同的绕组，其中两个是用于提供触发脉冲，可控硅，和第三绕组被连接到PNP晶体管对，其交替地供给脉冲变压器在每个AC半周期的开始。触发脉冲施加到两个可控硅靠近每个AC半周期的开始，但只有一个导通取决于交流电源的极性。

直流电源的电路示于图中的左下部，并使用一个1.25uF，400伏的非极性电容，以获取有关50mA的电流从交流电源线。该电流是由2二极管整流并用来充电几个较大的低电压的电容器（3300UF），其为电路提供大约6伏直流。直流电压由6.2伏的齐纳和150欧姆的电阻串联在线路限制了浪涌电流时电源首次应用规范。

下部比较器（输出引脚13）作为一个过零检测器，并产生一个60赫兹的方波的相位与交流电源线。相位是由0.33 uF的，220K和1K网络稍微移位，使得可控硅的触发脉冲到达时的线电压为几伏高于或低于零。可控硅不会触发在正好为零，因为将不会有电压保持导通。

上面的两个比较器操作中相同的方式在“电子恒温器和继电器”电路所述。引脚2上的低电平时产生的温度高于所要求的水平，并抑制方波在引脚13和防止触发可控硅的。当温度低于理想水平，针2将移动到一个开路条件允许的方波在引脚13触发可控硅。

附近的图（放大8,9,14）的中心比较器用于允许所述加热器也可以手动执行了几分钟，并自动关机。一个瞬间拨动开关（如图所示连接到一个51欧姆的电阻）是用来使上比较了2脚移动到开路状态允许60 Hz方波触发可控硅和功率加热器履行1000uF的电容。当电容达到约4伏的电路返回到正常操作时，若热敏电阻控制操作。瞬时开关也可切换，使得上述4伏电容充电并切断加热器，如果温度高于锅的设置。
