555音频发生器（8欧姆扬声器）

这是用于从8欧姆扬声器产生1 kHz音调的基本555方波振荡器。

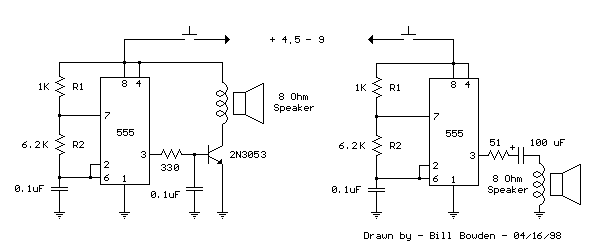

在左侧的电路，NPN中等功率晶体管放大来自振荡器的功率输出给扬声器，它比直接从555（限制200MA）提供了更多的电流。一个小电容是用在晶体管的基极，以减缓开关次数，减少由扬声器所产生的感应电压。频率为约1.44 /（R1 + 2 * R2）C，其中R 1（1K）比R2（6.2K）小得多，以产生一个接近矩形波。更低的频率可通过增加6.2K值来获得，更高的频率可能会需要一个较小的电容，R1不能减小到低于1K。更低的音量可以通过与扬声器串联（10-100欧姆）添加一个小电阻来获得。

在右边的电路，扬声器被直接驱动，从555时基的输出。串联电容器（100 uF的）通过提供一个交流电流到扬声器和驱动它在两个方向上，而不是仅仅一个脉动直流电流，将没有对电容器的情况下增加了输出。51欧姆的电阻限制到小于200mA的电流，以防止9伏电源工作时定时器输出超载。于4.5伏工作时，较小的电阻都可以使用。
