红外遥控器测试仪

来源 Bowden的爱好电路
浏览
发布时间 2014-03-16

这是一个相当简单的电路,可以被用来测试电视机和录像机的遥控器。

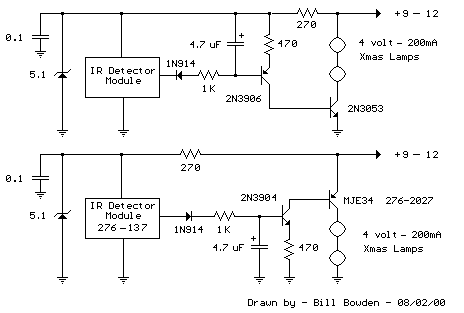

当红外检测器模块(GP1U52X)接收到遥控器发射的信号,它输出5伏的TTL脉冲序列。而没有信号接收时,它通常输出低电平,检测正向脉冲串是否存在就可以知道遥控器是否工作。有脉冲串时,4.7uF的电容器被充电至约3伏,这一电压加载到左边晶体管基极和发射极以及470欧姆的电阻,为右边晶体管提供约5毫安的基极电流,促使右边晶体管导通。在右边的晶体管(MJE34或2N3053)可提供约250毫安的指示灯电流。当脉冲串结束时,电容器会通过左边的晶体管缓慢释放电量,指示灯延时约1秒后熄灭。

红外遥控器测试仪

该电路可以由一个小的9-12伏直流,250 mA或更大的电源适配器供电。如果适配器不具有内置的电容器它可能也需要一个附加的千uF的滤波电容器并联在直流输出两端。用于与一个9伏电池使用时,白炽灯可以被替换为一个正规的LED和680欧姆的电阻,输出晶体管可以被替换为小信号晶体管(2N3904或2N3906)。总电流消耗将是大约25 mA的LED指示灯亮起,和15 mA待机时指示灯熄灭。
