分立3晶体管路灯光控开关

来源 Bowden的爱好电路
浏览
发布时间 2014-03-15

这基本上是从一个硫化镉光电池接收输入和控制,可用于在黎明和黄昏切换和关闭路灯继电器的施密特触发器电路。我已经建立的电路具有一个120欧姆/12伏特继电器和使用灯调光器的监视性能,但没有中继连接到外部的光。

光电池与灯之间应该被屏蔽,以防止反馈,通常安装在灯的反射镜的上方,指着向上的天空使灯光不照射到光电池。

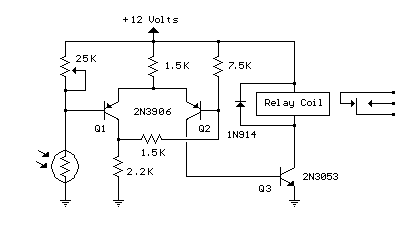

在所需的环境光水平,光电池和电位器串联连接的连接点(和晶体管的基极)上的电压可以被调整到大约电源的一半。两个PNP晶体管都具有一个共同的发射极电阻为正反馈连接,一个晶体管导通时,另一个将关闭,反之亦然。在黑暗的条件下,光电池的电阻会比电位器大,产生的电压不足以导通Q1,导致Q2导通,启动继电器。

使用所示的电阻值切换点大约是8伏和4伏,但可以改变7.5K的电阻使用较低的值使切换点更靠近在一起。改变为3.3K切换点大约是3.5V和5.5V,范围为2伏,而不是4,因此继电器接通和断开接近相同的环境光水平。电位器将需要重新调整,以使电压约为4.5时所需的环境条件。
