TDA2616集成电路立体声音频放大器

来源 电子DIY
浏览
发布时间 2014-05-18

这个音频功率放大器基于集成电路TDA2616,只需要很少的外部组件。

TDA2616集成电路立体声音频放大器

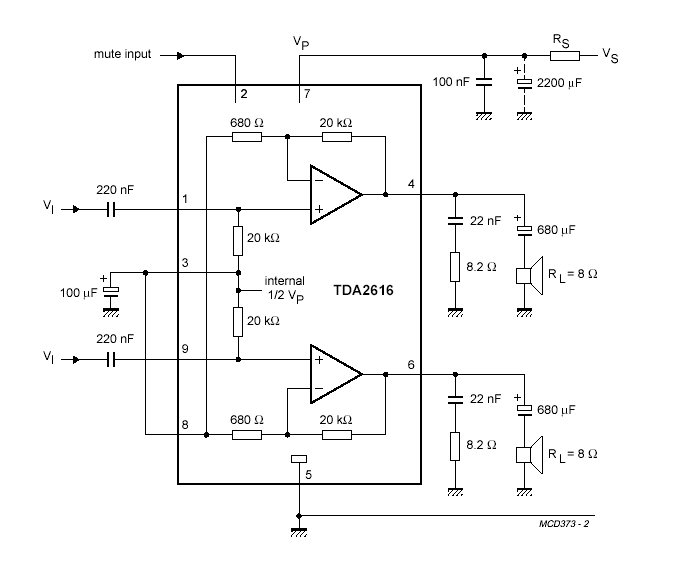

TDA2616/N1,一个2x12W立体声放大器芯片,可从单电源电压供电,简化了电源设计。立体声信号被两个220nF的电容馈送到放大器引脚1和9,它们可以除去任何直流分量。内部的两个信号相加,以电源电压的一半的。该电压可在引脚3,由100uF的电容稳定。增益是内部固定到30dB。信号离开放大器在引脚4和6,并且被发送到扬声器。

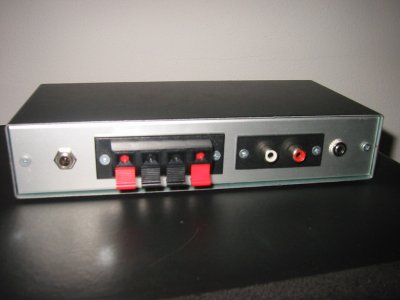

TDA2616集成电路立体声音频放大器

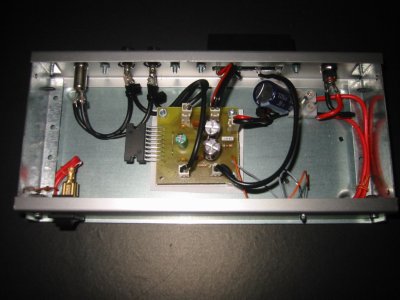

TDA2616集成电路立体声音频放大器

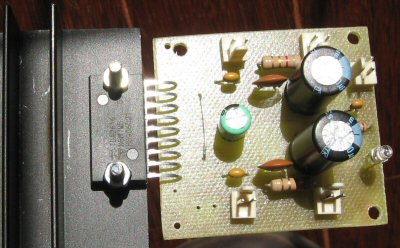

TDA2616集成电路立体声音频放大器

TDA2616集成电路立体声音频放大器
