功率放大器扬声器保护电路和开关机噪音消除电路,当功放输出端子出现连续直流电压时,或者散热片的温度上升过高时,此电路将断开扬声器与放大器的连接,避免扬声器过流损坏或者放大器过热损坏。同时,该保护电路还有消除开关机噪音的功能。

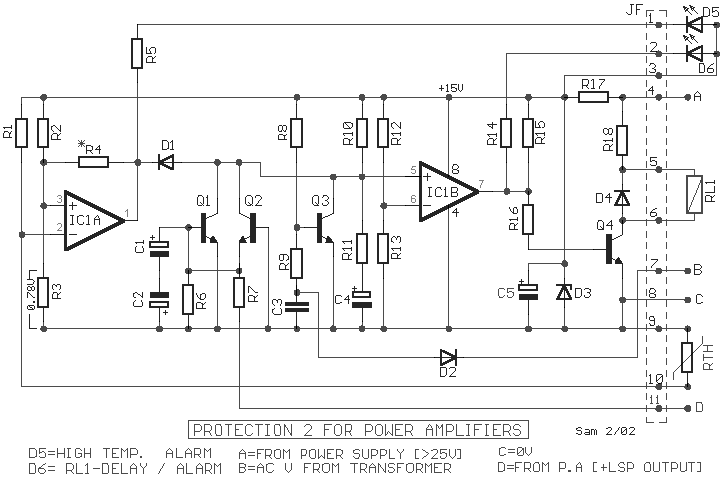

扬声器保护电路(直流/热保护,开关机噪音消除)

D5=过热报警
D6=延迟报警
A=电源(>25V)
B=接至交流变压器次级抽头(相对于中心抽头)
C=0V
D=接至放大器输出端子

双运放构成两个电压比较器,晶体管Q1-2构成直流电压检测,LED灯D5-6显示保护状态。
A点电源取自主电源,双电源的正电源,由D3和R17获取一个稳定的15V正电压作为电路工作电源。点C连接到双电源的0V中点。

开关机噪音消除:
点B是连接在主变压器的次级AC线圈中相对于中心抽头的任意一个。如果关闭主交流电源,Q3会立即导通,由于主电源滤波电容会维持放大器工作一个短暂的时间,扬声器先于这个时间断开,不会听到关机噪音。而在开机时,由于R10-11给C4充电需要一定时间,扬声器会延迟一会儿被接通。

扬声器直流保护:
点D连接到功放输出的扬声器端子,当端子出现正负直流电压时,Q1或Q2导通,扬声器被断开。

过热保护:
RTH热敏电阻受热时阻值增大,到达设定温度时电压比较器翻转,扬声器被断开连接。
