500米FM发射器(FF501专用管)

浏览
发布时间 2009-06-13

  这个无线发射器工作于调频广播波段,利于用普通调频收音机接收。电路采用了射频发射专用管FF501(fT=1.3G; VCEO=13V; ICM=45mA),发射效率高,距离可达500米。整机工作电流约25mA。

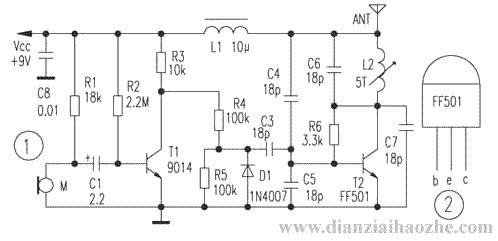

  FM发射器电路如图所示:

500米FM发射器

  电路中,由专用发射管FF501和外围件元件构成单管调频发射电路,其电路结构为典型的电容三点式振荡器。振荡频率选定在88~108MHz的FM频段,可调节L2改变频率范围。9014(T1)构成其发射极放大电路,对驻极体话筒输出的音频信号加以放大后对高频振荡器进行频率调制。

  高频振荡电路中的L2用直径1mm的漆包线在直径5mm的圆棒上绕5匝脱胎而成;C3~C8用高频瓷介电容器,天线可用1.2米的拉杆天线,如使用外接定向天线可大幅度提高发射距离。
