采用晶振的调频发射器

浏览
发布时间 2009-04-07

  调频话筒和调频发射电路介绍得比较多,但大多数都是采用电容三点式振荡器,频率稳定性一直是个问题。本文介绍一种采用晶振稳频,变容二极管做调制元件的调频发射器,避免了频漂的问题,可以稳定地工作在88~108MHZ的调频波段。

采用晶振和变容二极管的调频发射器

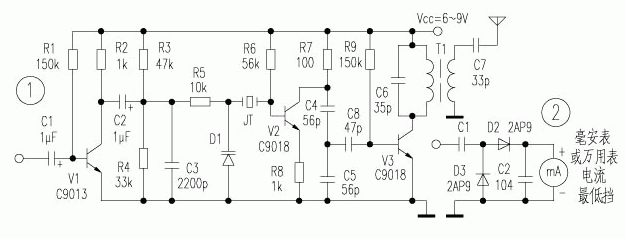

  图1是发射器的电路图,由三极管V1和外围元件组成一级音频放大电路,为调制级提供足够强度的音频信号。D1是变容二极管,其等效电容量随着两极所加的反向电压变化而变化,从而使晶振、V2等元件组成的振荡器中心频率随之变化,实现频率调制。振荡器输出的信号经V3倍频放大,再由调谐变压器完成匹配与滤波后输出给发射天线

  该电路用了调谐变压器,因而在制作完后要调整其磁心,使之匹配。其方法是制作一个如图2所示的简易场强计电路,接至变压器的输出端,调整磁心,直到电流表指示值最大为止。

  电路中所用元器件尽量使用高频特性好的元器件。晶振选用标称值为29~36MHz之间的晶振,使之三倍频落在88~108MHZ的调频波段。D1可用MV2105,变压器需自制,可选用电视中周作骨架,去掉屏蔽罩,用φ0.2mm左右的漆包线在骨架上初级绕3匝,次级绕1匝。天线可用1/4波长的软导线代替。
