非接触式IC卡（射频卡）的维修方法

非接触式IC卡又称射频卡，主要用于公交、地铁的自动收费系统，也应用在门禁管理、身份证明和电子钱包等方面。该卡由IC芯片、感应天线组成，并完全密封在一个标准PVC卡片中。

非接触式IC卡通过内置的天线从读卡器获得电源，再进行数据通信。目前该卡已广泛使用，有着稳定可靠的效果，但是当保管不当或者卡片被过度弯折时，会造成卡片失效，其原因是卡片内置的天线被折断了。这种情况最简单的办法是补办一个新卡，但是对于无线电爱好者来说，开动脑筋，自己动手，重新给卡片制作一个外置天线，使旧卡获得新生，也是一件乐事。下面介绍维修方法。

非接触式IC卡内部结构大体如图1所示，我们以5线圈的天线为例，即使天线圈数不同，其原理还是相同的。真实的天线线圈是很细很密，总宽度约在 1mm。图1所示的是放大很多的示意图，可以看到IC芯片在天线内部，相对而言天线损坏的比例是较高的。用放大镜仔细观察卡片的断裂位置，会看到细细的一排铜线，约1mm宽，卡片的断面如图2所示。

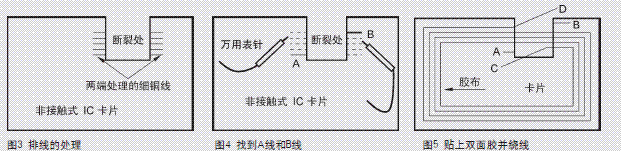

用电烙铁将断裂处线排周围的PVC材料融化。当露出线排时，可以用镊子夹住并轻轻用力往外拽，同时用烙铁加热受力的PVC材料，就可以拽出一段很干净的线排，两端各露出约10mm。这个细细的线排是由多根更细的漆包线并排组成的。用镊子将每一根漆包线从线排中撕开，再将裸露的漆包线用打火机烧一下，去除包裹的漆皮，只烧一两秒就可以，如烧得太久铜线就会融化。然后用小刀慢慢将铜线外面刮干净，露出金黄色的铜丝，这样每一边露出5根清理干净的铜丝，卡片的处理状态如图3所示。

用万用表电阻挡测量两边铜线的通断，两侧线头两两组合，当发现两根是导通的，单独放到一边排除掉。这样总共会排除掉4组导通的铜线。两边剩下的那一对就是我们需要的。一般来说应该是一端最外侧和一端最内侧那两根，命名为A和B，见图4。如果卡片断成两半，或者碎成好几块，能找到AB线头那块卡片就是包含IC芯片的。其余卡片的5组铜线一定全是通路的，可以弃之不用。找到和原来直径接近的漆包线（注意一定是漆包线，不能是铜线，为了避免线圈间的短路），长度是卡片周长的6倍左右。

在卡片的四周贴上双面胶，断裂处不要贴，因为还要焊接，然后将新漆包线以断裂处为起点，留出1~2cm的焊接长度，以A线或B线的方向绕行，位置尽量接近原来的线排位置。绕4圈，加上卡内的AB线圈，正好是5圈 。绕回到断裂处时留出1~2cm的焊接长度。绕线排列是否整齐并不重要，绕成一束尽量接近原来的位置。绕好后再贴一层胶布固定，将线圈两端预留线头用刚才的方法处理干净。新绕线的两端定为C端和D端，见图5。然后将A、C线头焊在一起，B、D线头焊在一起。由于铜线很细，焊接前最好先将4个线头分别挂好焊锡，然后对应缠在一起，再用烙铁一点就可以。

最后将断裂处和焊点用胶布固定好，注意两个焊点不要短路。在卡片外面整体缠上一层胶布保护好就可以了。整个过程需胆大心细，一次不行再来一次。理论上，只要卡片的IC芯片是好的，就可以通过绕制天线来修复。
