采用BA1404的调频立体声发射器

浏览
发布时间 2009-09-04

本文介绍用BA1404集成块制作调频立体声发射器。该发射器特别适合校园立体声广播电台的应用,以及其它的业余调频发射实验等。电路的发射功率设计得较小,着重对频率稳定性和天线的发射效率予以介绍,值得电子爱好者们学习参考。(注:BA1404是为数不多的立体声调频发射集成电路,多用于调频无线电通信和无线遥控等。BA1404内部电路功能概述

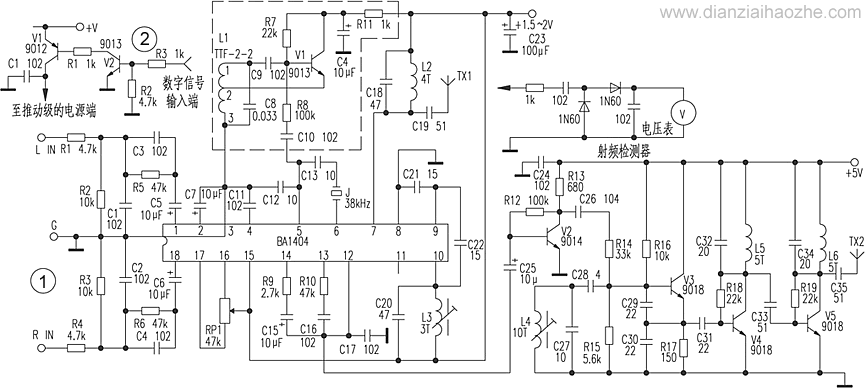

本文介绍电路如图(点击可放大),先了解一下电路的工作过程:

来自音源的立体声音频信号经R1、R2、R5、C1、C3、C5(R4、R3、R6、C2、C4、C6)组成的网络耦合到BA1404。经IC内部左(右)声道放大,再进行平衡调制,调制后的复合信号从IC的第{14}脚输出,后与第{13}脚上的导频信号通过R9、C15、R10、C16、C17构成的网络进行混频,混频后的复合信号进入IC的{12}脚,对IC的{8}、{9}、{10}脚,C20~C22及L3组成的电容三点式振荡器进行调频,IC的{10}脚上已调制的射频信号经内部放大后从第{7}脚输出,经C18、L2选频后送至天线TX1。

采用BA1404的调频立体声发射器

要实现调频立体声,BA1404的 {5}、{6}脚需外接38kHz晶体,但业余制作时的确很难购得38kHz的专用晶体,所以在无该晶体的情况下,可以参考虚线内的电路,用分立元件制作一个38kHz振荡器,该38kHz信号经过R8、C10送入IC第{5}脚。制作时,L1可用收音机中频变压器TTF-2-1、TTF-2-2或TTF-2-9等,同时注意引脚的连接不要搞错,{3}脚接地,{2}脚接V1的发射极,{1}脚为反馈和输出脚。通过调整其磁芯可以获得频率较稳定、幅度足够高的38kHz信号。特别值得注意的是,C8宜选0.033μF的涤纶电容,不宜选择瓷片电容,因为瓷片电容的稳定性较差,容易出现振荡频率不稳,调频立体声工作不正常的现象。

由于BA1404的高频振荡是电容三点式振荡器,所以频率的稳定性较差,于是本电路不用原来的高频振荡器,改用外接频率较稳的改进型电容三点式振荡器的方法,可满足业余调频广播和调频无线耳机的要求。

许多场合传输的是数字信号,所以可以参考图2的电路,增设几个元件即可实现发射机的无线数字化传输了。

采用BA1404的调频立体声发射器

若安装了室外天线,即使很微弱的射频信号也能传很远,所以制作一副良好的天线比单纯提高发射功率有效得多。制作一副水平极化、全向发射的天线比较麻烦,且一般的调频广播电台也采用水平极化方式,为了不产生干扰,所以笔者在此为读者介绍一种组装简易,效率较高的垂直极化天线。由于人在移动时用耳机线兼作收音机天线收音时,耳机线是垂直的;汽车收音机的天线也近似垂直,所以垂直极化更适合移动接收。该天线采用通信机专用的50Ω伞状天线,如图3所示,天线座上有4根或7根振子,每根长约0.75m,垂直的一根为发射天线的主振子,斜着向下的3根或6根振子共同组成模拟地,它们之间的角度是均匀的,主振子与组成模拟地的各振子之间的角度也按要求固定了,整个天线的阻抗为50Ω,10MHz带宽内增益约2dB,驻波小于1.2。
