指针式音量电平表电路

浏览
发布时间 2014-05-03

该电路可以驱动模拟动圈式表头,用作音量电平表。

该指针式音量电平表电路的左侧输入端连接到音频功率放大器的输出端。电平表的工作原理很简单,T1和T2增加信号强度,然后由两个二极管整流并施加到表头。电容器C3和C4确保该电压稍微变平滑,避免表头指针过于快速响应。

该电路必须被校准。为了这个目的,将电平表连接到音频信号发生器,并在1000赫兹提供0.3V信号。然后调节P1至最上端。调节P2使仪表满偏转。调节P1,使表针显示在0.5毫安。

创建两个这样的电路可用于立体声电平表。

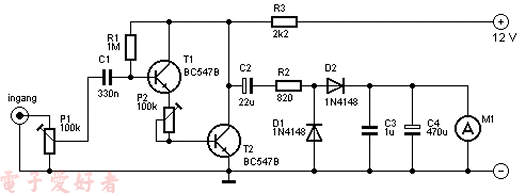

指针式音量电平表电路

R1 = 1 MΩ
R2 = 820 Ω
R3 = 2,2 kΩ
P1, P2 = 100 kΩ
C1 = 330 nF
C2 = 22 µF
C3 = 1 µF
C4 = 470 µF
T1, T2 = BC 547B
M1 = 1mA 表头
