LM3915 LED音量电平表

浏览
发布时间 2014-05-03

这个简单的LED音量电平表采用一块LM3915集成电路,只有很少的外围元件。

从电平表的输入信号被置于IC1的管脚5。IC1的引脚9是显示模式选择(线或点显示)。当9脚悬空IC1工作在点模式。当引脚9连接到引脚3,IC1工作在线模式。显然,在点模式整个电路消耗更少的功率。

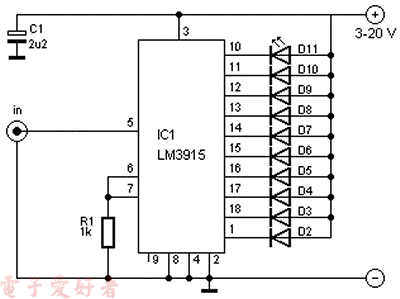

LM3915 LED音量电平表

R1 = 1 kΩ
C1 = 2,2 µF
D2-D11 = LED
IC1 = LM3915或LM3916
