示波器的抗干扰滤波器

作者 钟继武 来源 电子报
浏览
发布时间 2008-11-27

在维修工作中,若遇一些软故障,诸如电视的同步不良、色彩不稳,VCD、DVD的聚焦、循迹伺服电路等的故障检测,需对相关电路的工作波形进行仔细的较长时间的观测分析。但令人讨厌的是即使注意了合理接地、探头匹配良好、示波器可靠、调试无误等。可是信号仍有环境电磁场干扰以及非故障性的噪声干扰。反应在波形测试中的现象是:机器在正常运行时波形仍有突发性的扭曲抖动,或因扫描初相位不对而发生多个波形迭加。这样易与正常的波形,特别是伺服环路正在调整中的变化波形相混淆。为此笔者在探头线路中串入两节LC的π形通频带低于2MHz的低通电路,成功地解决了上述问题。

示波器抗干扰滤波器

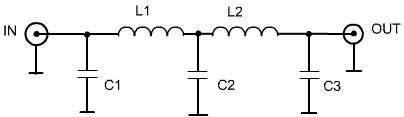

图1为本滤波器电路原理图,所需电容均用瓷片电容,若用CBB电容当然更佳。L1、L2均用直径0.13毫米的漆包线,在直径3毫米的轴胎上绕成空心线圈,L1用0.8米长的一段漆包线绕成,L2用1.2米长的漆包线绕成。焊完元件,将其用青皮电机绝缘纸包后再屏蔽在铁皮圆筒内,两头装上可联示波器、探头的接插件,制作即完成。
