STV8172A引脚功能及应用电路图
发布时间 2009-05-31
STV8172A场输出集成电路引脚功能：
| 引脚序号 | 功能 | 引脚序号 | 功能 |
| 1 | 反相输入 | 5 | 场输出 |
| 2 | 供电电压 | 6 | 提供场输出电压 |
| 3 | 回扫振荡器 | 7 | 正相输入 |
| 4 | 负电源供电 |

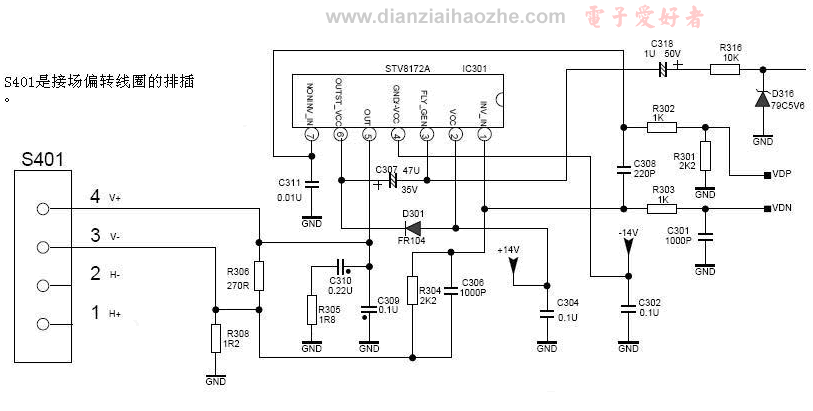

STV8172A场输出集成电路应用电路图：（需点击放大）
电子爱好者 DIANZIAIHAOZHE.COM
STV8172A场输出集成电路引脚功能：
| 引脚序号 | 功能 | 引脚序号 | 功能 |
| 1 | 反相输入 | 5 | 场输出 |
| 2 | 供电电压 | 6 | 提供场输出电压 |
| 3 | 回扫振荡器 | 7 | 正相输入 |
| 4 | 负电源供电 |
STV8172A场输出集成电路应用电路图：（需点击放大）
