CW117/CW217/CW317应用电路(五)

浏览
发布时间 2009-06-20

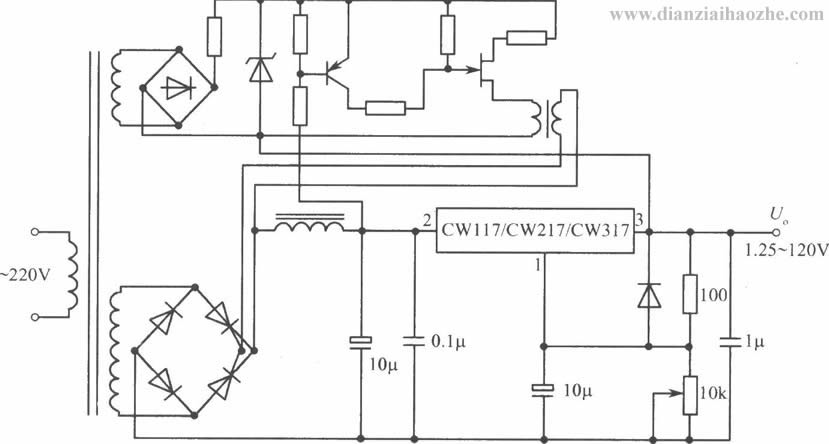

CW117/CW217/CW317构成的1.25~120V可调集成稳压电源
如图所示的电路即可得到1.25~120V的可调稳压输出。整流部分是单相桥式可控硅整流器。相移控制电路浮动在稳压电源的输出电压上,利用集成稳压器的输入偷出电压差来控制可控硅的导通角,调节整流器的输出,使输入偷出电压差保持在一个安全限度之内。

CW117/CW217/CW317应用电路(五)

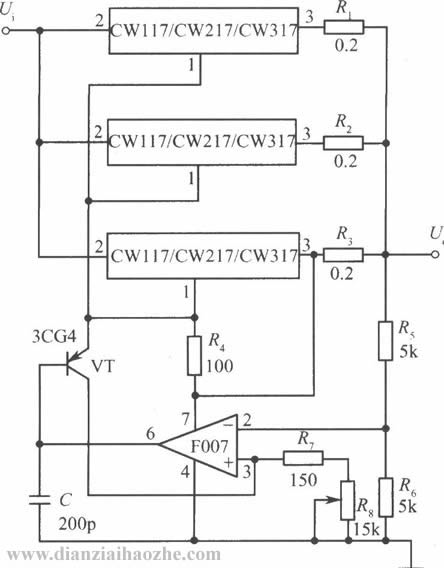

三只CW117/CW217/CW317构成的并联扩展输出电流(F007)

CW117/CW217/CW317应用电路(五)

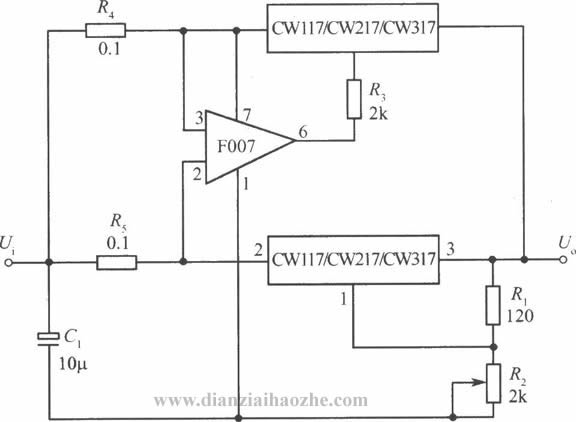

两只CW117/CW217/CW317构成的并联扩展输出电流

CW117/CW217/CW317应用电路(五)

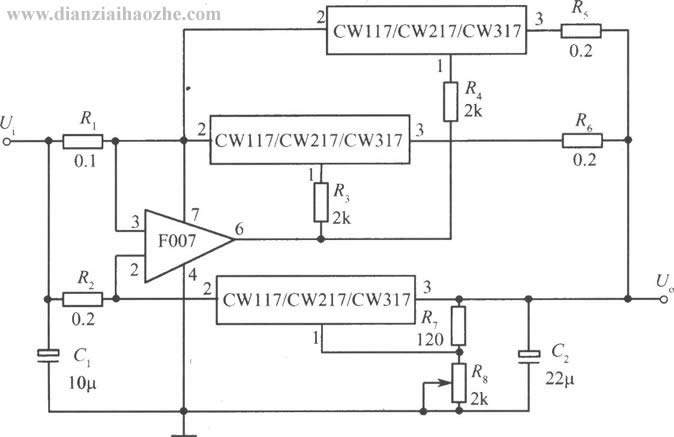

三只CW117/CW217/CW317构成的并联扩展输出电流

CW117/CW217/CW317应用电路(五)

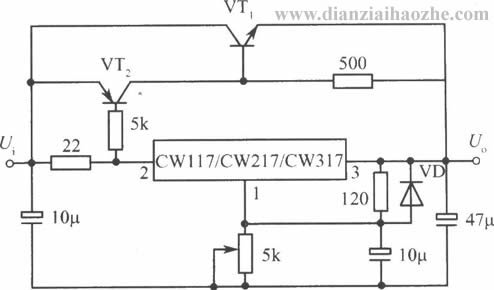

CW117/CW217/CW317构成的用NPN型晶体管扩流的集成稳压电源

CW117/CW217/CW317应用电路(五)

标签: CW117, CW217, CW317, 电源, 稳压
