CW117/CW217/CW317应用电路(四)

浏览
发布时间 2009-06-20

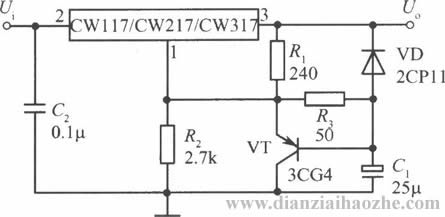

CW117/CW217/CW317构成的慢启动集成稳压电源电路
若稳压电源的负载是灯丝,如电视机显像管的灯丝,冷态时,其电阻值较小。当过快地加上满载电压,则会产生较大的冲击电流,有可能烧毁灯丝。对于此类负载,最好能提供一个输出电压缓慢上升的稳压电源。其电路图如图所示。当电路接通输入电压Ui时,电容器C1上的电压不能发生突变,晶体管VT处于饱和状态,将电阻R2短接到地。此时,输出电压Uo=1.25V。通过电阻R3给电容器Cl充电,C1上的电压逐渐上升,晶体管VT从饱和状态渐渐过渡到截止状态。其内阻从零逐渐增大直至开路。集成稳压电源的输出电压也就从1.25V逐渐增高,最后稳定在所要求的电压值上。输出电压缓慢上升的速度由时间常数R3C1来决定。

CW117/CW217/CW317应用电路(四)

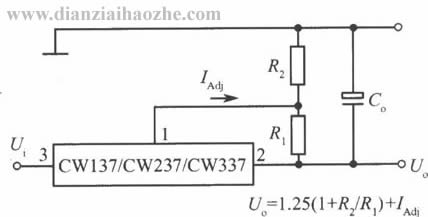

CW137/CW237/CW337的标准应用电路

CW117/CW217/CW317应用电路(四)

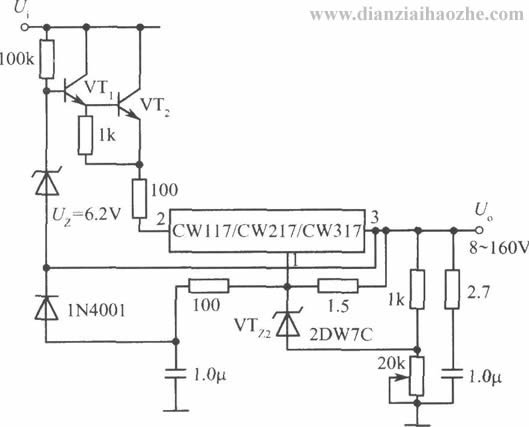

CW117/CW217/CW317构成的8~160V可调集成稳压电源

CW117/CW217/CW317应用电路(四)

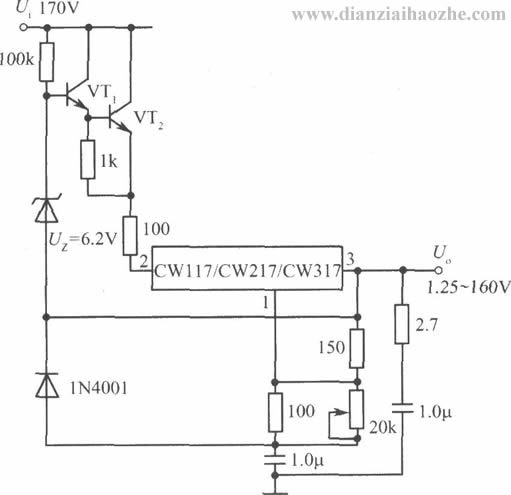

CW117/CW217/CW317构成的1.25~160V可调集成稳压电源

CW117/CW217/CW317应用电路(四)

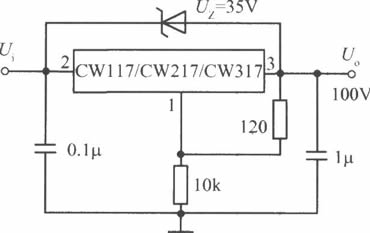

CW117/CW217/CW317构成的高输出电压集成稳压电源
如图所示的电路能给出l00V的输出电压。为防止电源启动时集成稳压器承受过大的电压,在输入端和输出端之间跨接一个稳压二极管。其稳定电压值必须低于集成稳压器所允许的最大输入偷出电压差(40V)。

CW117/CW217/CW317应用电路(四)
