光电转换器件：光电耦合器（光耦）简介

光电耦合器（光耦）是一种光电转换器件，把发光器件（一般为发光二极管）和光敏器件（一般为光敏三极管）封装在一起，通过光的耦合构成光电一体器件，实现光信号与电信号的转换，应用于需要隔离的控制和信号传递电路中。

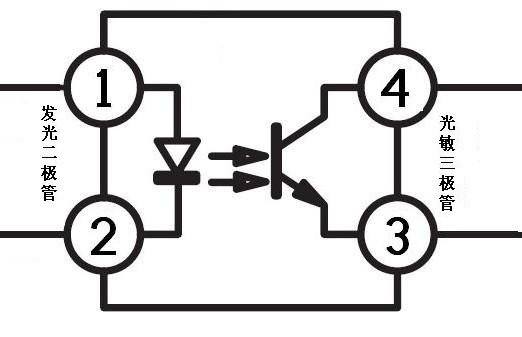

光电耦合器分为很多种类，图1所示为常用的三极管型光电耦合器原理图。

当电信号送入光电耦合器的输入端时，发光二极体通过电流而发光，光敏元件受到光照后产生电流，CE导通；当输入端无信号，发光二极体不亮，光敏三极管截止，CE不通。对于数位量，当输入为低电平“0”时，光敏三极管截止，输出为高电平“1”；当输入为高电平“1”时，光敏三极管饱和导通，输出为低电平“ 0”。若基极有引出线则可满足温度补偿、检测调制要求。这种光耦合器性能较好，价格便宜，因而应用广泛。
