曾经流行的傻瓜175/275等厚膜功放块

浏览
发布时间 2009-04-19

  上世纪90年代曾流行过傻瓜系列厚膜集成电路功放,相信很多的电子爱好者都用它制作过音响功放电路。如傻瓜155/175/275/1100/2100等等都耳熟能详。因为傻瓜功放免调试,一装即成,音质也还不错,所以当时在简单应用和制作中很受欢迎。

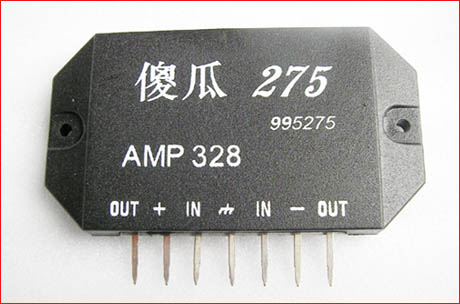

傻瓜275厚膜功放
傻瓜275厚膜功放块

  傻瓜功放最大的特点就是完全不需要外围元件,把一个完整的功放电路集成到一个厚膜块中,只需接上音源、扬声器,通上电源就可以扩音了。其内部电路末级功率管一般采用绝缘栅型场效应管,动态频响宽。IC内部集成有超压、过热保护电路。部分傻瓜功放块参数见下表:

  傻瓜155 傻瓜175 傻瓜1100
工作直流电压 (V) 18~25 25~32 30~38
保护电压 (V) ±28 ±35 ±40
额定输出功率 (W) 22 35 50
最大输出功率 (W) 55 75 100
静态电流 (mA) 40 40 50
输出失调电压 (mV) 50 50 50
散热器面积 (cm) 20×15×0.3


 傻瓜系列厚膜功放块公共参数

电压频响 (Hz) 10~50
失真度 (%) 0.7
增益 (dB) 30
输入阻抗 (kΩ) 47
允许温升 (℃) 80

  傻瓜功放块的散热板与内部电路是隔离的,所以安装散热器时无需另加绝缘片。傻瓜175是单声道75W功放;275是双声道75W功放。同样的傻瓜1100是单声道100W功放,2100则是双声道100W功放块。功放块的各引脚接线不要扎在一起以免发生自激烧毁功放块。

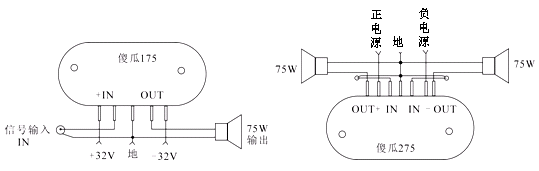

傻瓜功放175/275接线示意图

  傻瓜厚膜功放块在当时一度引起热议,褒贬不一, 现在也还有这种厚膜集成电路卖,有机会有兴趣可以自己体验体验,不过这种傻瓜功放块假货也多,要注意区分。
