LM4702高性能音频功率放大器驱动IC

浏览
发布时间 2009-03-18

  LM4702是美国国家半导体公司于2006年9月宣布推出的一款高性能音频功率放大器驱动IC,用它驱动的功率放大器最大可获得300W的输出功率。

LM4702功放IC管脚功能

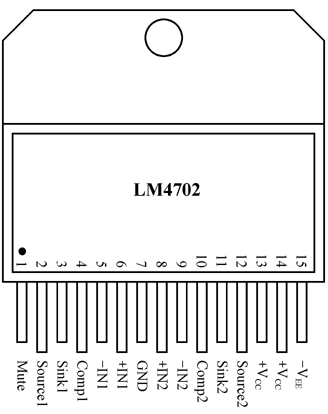

图1 LM4702管脚功能

  LM4702供电电压范围宽,内部还有静音功能和多种保护功能,既适用于高级家用音响系统,也适用于专业级音响设备。LM4702内含两组独立的音频放大及驱动部分,可以驱动多个大功率晶体三极管或多对达林顿晶体管,适用于每声道输出25W~300W功率的音响系统。

LM4702功率驱动IC典型应用电路

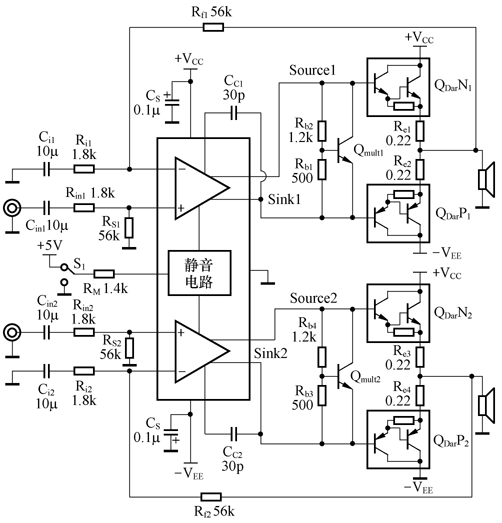

图2 LM4702功放驱动器件典型应用电路

   在国半公司的主页上,可以下载到应用设计的资料(http://www.national.com/an/AN/AN-1490.pdf),这个电路在最佳工作状态时,总谐波失真及噪声(THD+N)只有0.0006%,设计者只要改变供电电压及相关的输出功率晶体管,便可调节放大器的输出功率。对于高电流及功率的应用来说,输出级可以采用多管并联的配置方式,而无需改变LM4702驱动器的基本电路。

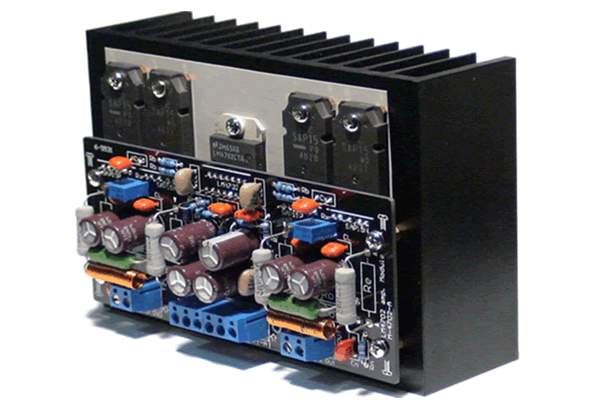

LM4702驱动的音频功率放大器

  LM4702芯片有过热保护功能,若芯片温度达到150℃以上,保护电路便会启动,LM4702停止工作。LM4702还拥有一些优异的特性,如输出功率可调节、外接元件少、外接补偿、静音等。更多的介绍详见以下文章

LM4702高保真音频功率放大驱动器件
