外围元件很少的集成功放电路

浏览
发布时间 2008-09-25

四声道环绕立体声功率放大电路TDA7375,广泛应用于汽车音响电路中,亦应用于多媒体音响设备中。

单排双列15脚封装,输出功率2x40W(MAX/4Ω);2x35W/4ΩEIAJ;2x25W @4Ω,14.4V,1kHz,THD=10%。它具有以下特点:

    最少的外接元件
    无需外部消振电容">电容
    内部固定增益/26db btl
    开机无冲击噪声">噪声
    dc-ac短路保护
    软启动电流流过的路叫做电路">电路
    内部过载超温保护
    电池极性转换电流流过的路叫做电路">电路
    把电能转换成其他形式的能的装置叫做负载">负载传感电流流过的路叫做电路">电路

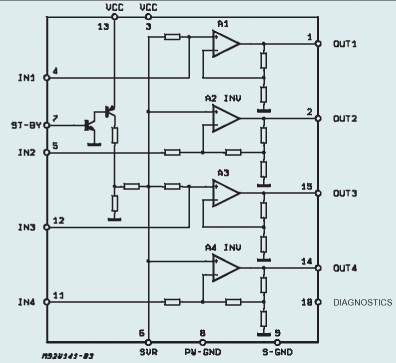

 TDA7375内部框图:

tda7375外观图

tda7375内部框图

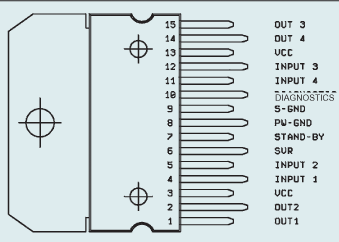

TDA7375引脚排列:

引脚图



TDA7375应用电路:

tda7375典型应用电路

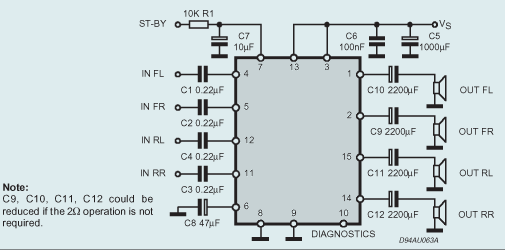

OCL接法四声道应用电路

tda7375典型应用电路

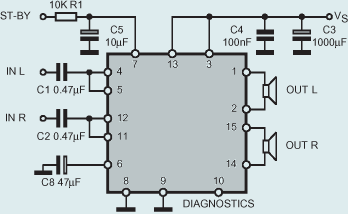

BTL接法双声道应用电路

tda7375典型应用电路

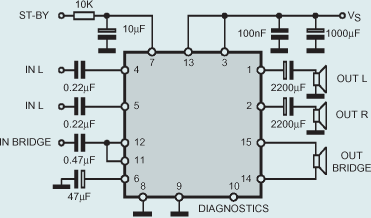

混合接法三声道应用电路
