D类音频功率放大集成电路MP7720

浏览
发布时间 2009-02-25

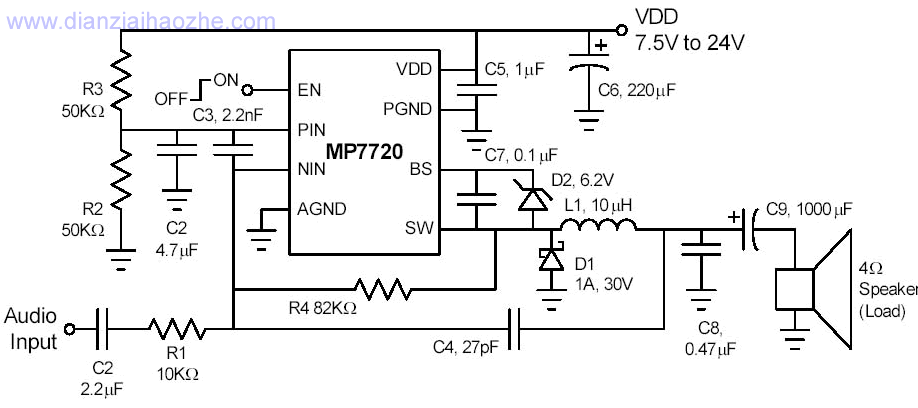

  MP7720典型应用电路:

MP7720功放典型应用电路

  MP7720是一个单声道的D类音频功率放大器,采用单端输出,仅需单电源即可工作。该集成电路具有以下特点:

  1. 在20V电源电压、负载4欧姆时,输出功率20W。
  2. 20W输出时效率约为93%
  3. 低噪音(190μV典型值)
  4. 开关频率高达1MHz
  5. 工作电源电压9.5V~24V
  6. 集成了启动和关机电流声消除电路
  7. 集成了过热保护电路
  8. 集成180mΩ开关
  9. 静音/待机模式(睡眠)
