NE555做的电热毯温度控制器

浏览
发布时间 2009-04-22

  一般电热毯有高温、低温两档。使用时,拨在高温档,入睡后总被热醒;拨在低温档,有时醒来会觉得温度不够。这里介绍一种电热毯温控器,它可以把电热毯的温度控制在一个合适的范围。电路图如下:

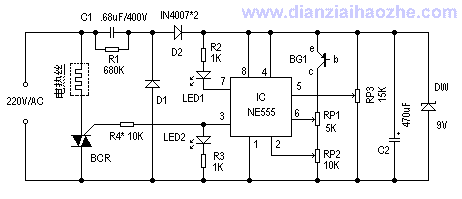

555电路制作电热毯温度控制器

  工作原理:

  电路中IC为NE555时基电路。RP3为温控调节电位器,其滑动臂电位决定IC的触发电位V2和阀电位Vf,且V5=Vf=2Vz。220V交流电压经C1、R1限流降压,D1、D2整流、C2滤波,DW稳压后,获得9V左右的电压供IC用。

  室温下接通电源,因已调V2<VZ、V6<VF,IC的3脚为高电位,BCR被触发导通,电热毯通电发热,温度逐渐升高。热敏传感器BG1随温度的升高其穿透电流ICEO增大,V2、V6升高。当V2> Vz,V6≥Vf时,IC翻转,3脚变为低电平,BCR截止,电热丝停止发热,温度开始逐渐下降,BG1的ICEO随之逐渐减小,V2、V6降低。当V6<VF,V2≤VZ时,IC的3脚电位回到高电位,BCR又触发导通,电热丝又开始发热。实际证明,调节RP2使V2=1 2V6时,温差为零;而V2="V6时最大。

  元件选择:

  BG1可选用3AX、3AG等PNP型锗管;BCR用400V以上的小型双向可控硅,其它元件按图标选用。

  制作要点:

  热敏传感器BG1可用耐温的细软线引出,并将其连同管脚接头装入。一电容器铝壳内,注入导热硅脂,制成温度探头。使用时,把该温度探头放在适当部位既可。
