555时基电路构成的D类放大器

浏览
发布时间 2009-04-22

  D类放大器是用音频信号对数百千赫兹的超音频信号调制放大和解调的过程,其调制方式为脉宽调制(PWM)。因为其效率高,逐渐受到关注。

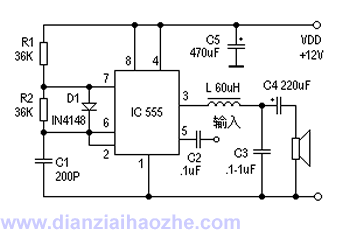

  这里介绍一个由555定时器构成的D类放大器实验电路。电路如图:

555构成的D类放大器

  555和R1、R2、C1等组成100KHz可控多谐振荡器,占空比为50%,控制端5脚输入音频信号,3脚便得到脉宽与输入信号幅值成正比的脉冲信号,经L、C3解调、滤波后推动扬声器。
