微功耗定时器

作者 张义方 来源 电子报
浏览
发布时间 2008-10-10

  本文介绍的NE555单稳态定时器具有微静耗和双路触发的特点。其电路结构简单,运行亦可靠。

微功耗定时器

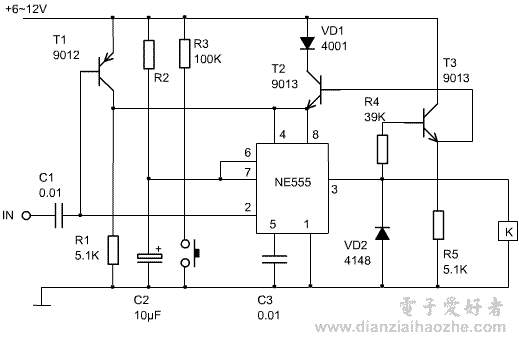

  定时器的原理电路见上图。平时,NE555的2脚处于高电平,第4第8脚因T1截止为低电平0V,所以此间的NE555静态电流为0。由于3脚无电压,所以T2、T3亦截止,单稳态可由两路触发,凭使用者自选。其中一路可由输入端IN引入负脉冲触发NE555,使之进入暂态;另一路则由按键开关触发。

  无论采用哪种触发形式,都是使NE555的2脚产生瞬间低电平。此时,NE555被触发进入暂态。触发瞬间,除给2脚提供低电平之外,T1基极(和NE555的2脚相连)也是低电平。,因而T1瞬间导通。T1集电极输出的高电平给NE555的第4、第8脚提供工作电压。于是,3脚变高电平,继电器吸合,触点接通,负载开始工作。同时,3脚的高电压使T3、T2相继导通,并一直维持到暂态结束。电源电压通过VD1、T2对NE555第4、第8脚供电,保证暂态正常工作。暂态期由R2、C2决定,其值可根据需要设定。在暂态期内,7脚内的放电管截止,正电压通过R2向C2充电,C2上的电压逐渐升高,当C2上的电压大于或等于三分之二电源电压时,暂态即结束,各晶体管和NE555各脚又恢复到原始电平。VD1是保证暂态期内NE555第4第8脚的电平比T3发射极电压要低,以便在暂态期内T3、T2处于可靠导通状态。
