电容降压电源电路形式

浏览
发布时间 2008-08-25

电容降压电源电路形式

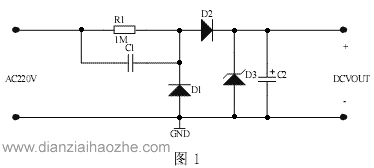

图1是电容降压电源中的基本形式。C1是降压电容,R1是关断电源后C1的储存电荷释放电阻,D2是半波整流二极管,D1在市电的负半周时给C1提供放电回路,D3是稳压二极管,C2是滤波电容。

电容降压电源电路形式

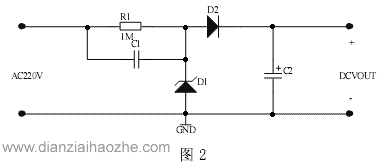

图2是另一种电容降压电源的基本形式。它实际上是用图1中的稳压二极管直接取代了二极管D1,这样在市电负半周时稳压二极管正向导通给C1提供放电回路;在市电正半周时稳压二极管反向工作将输出电压稳定在允许范围内。

电容降压电源电路形式

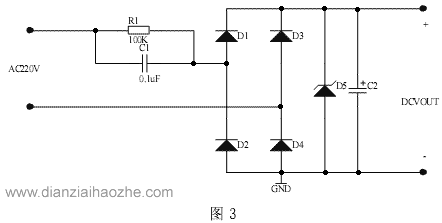

图3是采用全波整流的电容降压电源,它将市电的正负半周都利用起来,效率更高,可以提供比半波整流更大的电流。
