555/556时基电路的特点和封装

浏览
发布时间 2009-03-02

  常见的数字或模拟集成电路型号的阿拉伯数字,仅表示其编号,而555时基集成电路的3个“5”,却有具体的内涵,故各生产厂家无一例外地在型号中加以保留。这是因为在该集成电路基片上的基准电压电路是由三个误差极小的5KΩ电阻组成,分压精度高。

  555电路大量应用于电子控、电子检测、仪器仪表、家用电器、音响报警、电子玩具等诸多方面。可用作振荡器、脉冲发生器、延时发生器、定时器、方波发生器、单稳态触发振荡器、双稳态多谐振荡器、自由多谐振荡器、锯齿波产生器、脉宽调制器、脉位调制器等等。

  555时基电路之所以得到这样的广泛应用,在于它具有如下几个特点:

  1、555在电路结构上是由模拟电路数字电路组合而成,它将模拟功能与逻辑功能兼容为一体,能够产生精确的时间延迟和振荡。它拓宽了模拟集成电路的应用范围。
  2、该电路采用单电源。双极型555的电压范围为1.5V~15V;而CMOS型的电源适应范围更宽,为2V~18V。这样,它就可以和模拟运算放大器和TTL或CMOS数字电路共用一个电源
  3、555可独立构成一个定时电路,且定时精度高。
  4、555的最大输出电流达200mA,带负载能力强,可直接驱动小电机、喇叭、继电器等负载。

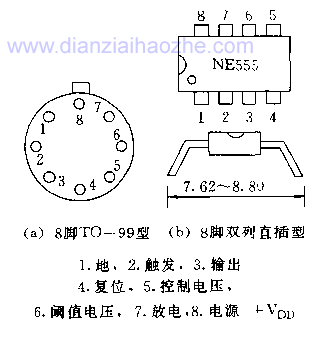

555时基集成电路封装外形
图1

  555时基集成电路的封装外形一般有两种,一种是做成8脚圆形TO-99型,如图1中(a)所示;另一种是8脚双列直插式封装,如图1中(b)所示。556双时基集成电路内含两个相同的时基电路,双列直插14脚封装,如图2所示。

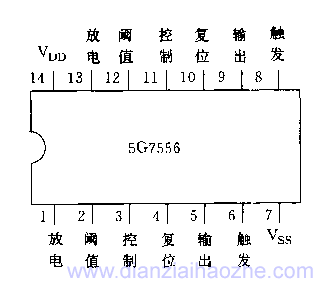

556双时基集成电路封装外形
图2

  CMOS型555/556时基集成电路与双极型的555/556管脚排列完全相同,国产型号的555/556与国外产品的管脚排列也一致,易于互换。

  同时应指出,CMOS型555/556在绝大多数场合都可以直接替代双极型555/556,但CMOS型的驱动电流较双极型的要小,且多数电参数都有所改善,如静态电流300μA,阈值端、触发端、复位端等的输入阻抗高达1010欧姆,电源电压的适应范围也加宽,为2~18V。
